Estudo de caso de Configuração do conjunto de ferramentas do AutoCAD Mechanical - Configurar camadas

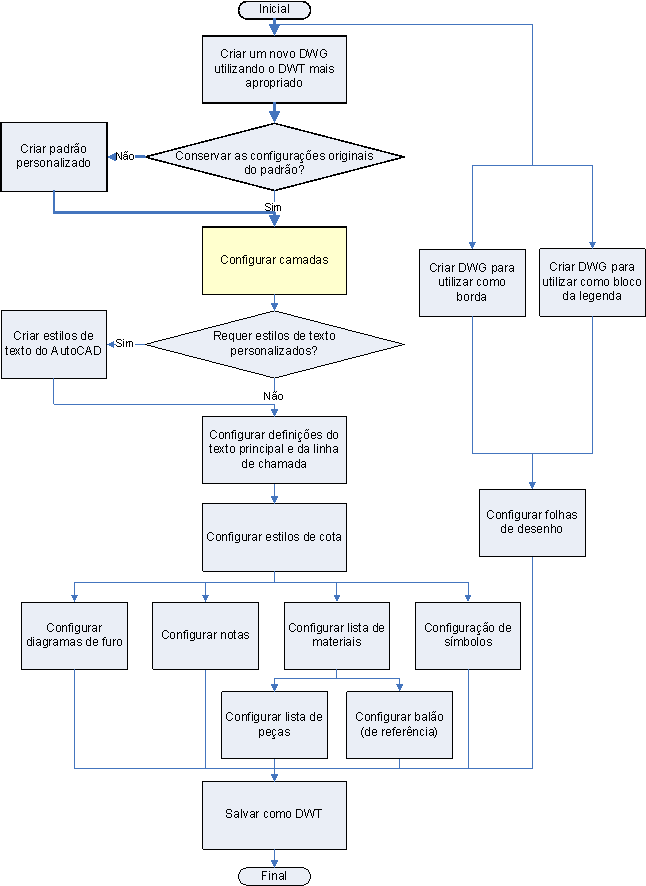

Onde estou no diagrama de fluxo?

Camadas

A Empresa XYZ vem utilizando o AutoCAD por muitos anos e definiu diretrizes sobre o uso das camadas. Ela precisa que as camadas do conjunto de ferramentas do AutoCAD Mechanical sigam as mesmas diretrizes.

Alteração dos nome das camadas

Eles alteram a nomenclatura “AM_” para que esta coincida com os nomes que utilizam atualmente. Ademais, algumas camadas têm diferentes propriedades de cor, tipos de linhas e espessuras de linhas, o que requer a modificação dos valores padrão.

Nome de camada ACM

Nome de camada da empresa

Cor

Tipo de linha

Espessura de linha

AM_0

LINHAS_DE_CONTORNO

Branco (7)

Contínuo

0.50 mm

AM_3

OCULTO

Magenta (6)

Oculto (AM_ISO02W050)

0.25 mm

AM_4

AUXILIAR

Verde (3)

Contínuo

0.25 mm

AM_5

COTAS

Vermelho (1)

Contínuo

0.25 mm

AM_6

TEXTO

Amarelo (2)

Contínuo

0.35 mm

AM_7

LINHAS_DE_CENTRO

Ciano (4)

Linhas de centro (AM_ISO08W050)

0.25 mm

AM_8

SOMBREADO

Vermelho (1)

Contínuo

0.25 mm

AM_CL

LINHAS_DE_CONSTRUÇÃO

Azul (1)

Contínuo

0.25 mm

Camadas para peças padrão

A empresa necessita que as peças padrão não sejam cridas em camadas de peças padrão especiais (o valor padrão), mas sim nas camadas cujos nomes foram alterados previamente.

Criação de camadas

A Empresa XYZ deseja que símbolos de balões de referência, solda e acabamento de superfície sejam inseridos em uma camada dedicadas para símbolos em vez de na mesma camada que as cotas (AM_5). Esta modificação os obriga a criar uma camada denominada SÍMBOLOS e a atribuir os objetos à nova camada.

Nome de camada ACM

Nome de camada da empresa

Cor

Tipo de linha

Espessura de linha

AM_5

SÍMBOLOS

Vermelho (1)

Contínuo

0.35 mm
