Estudo de um caso de configuração do conjunto de ferramentas do AutoCAD Mechanical - Propriedades da Lista de materiais e das Listas de peças

Propriedades da listas de materiais e das listas de peças

Devido às possibilidades da lista de materiais do conjunto de ferramentas do AutoCAD Mechanical, elas capturam o N° DE PEÇA, o COMPRIMENTO DO CORTE e a MASSA de cada componente para ajudar a documentar o projeto. A propriedade MASSA multiplicada por QTD calcula automaticamente o valor de MASS TOTAL de cada componente. Esta cifra é somada para oferecer um resultado final para o projeto/desenho. Todas as propriedades (N° DE PEÇA, COMPRIMENTO DO CORTE, MASSA E MASSA TOTAL) aparecem por padrão em todas as listas de peças, como é exibido na seguinte lista de peças.

Lista de peças
Item	QTD	Número de peça	Descrição	Material / Norma	Comprimento do corte (mm)	Massa (kg)	Massa total (kg)
Lista de peças
Item	QTD	Número de peça	Descrição	Material / Norma	Comprimento do corte (mm)	Massa (kg)	Massa total (kg)
1	2	10025	Chapa de montagem	Barra 50x6	175.0	0.413	0.826
2	6	30531	Parafuso de cabeça hex.	ISO 4014 - M6 x 45		0.0	0.0
3	1	20105	Forma I	AISC - M8 x 6.5	1200.0	11.608	11.608
							12.434

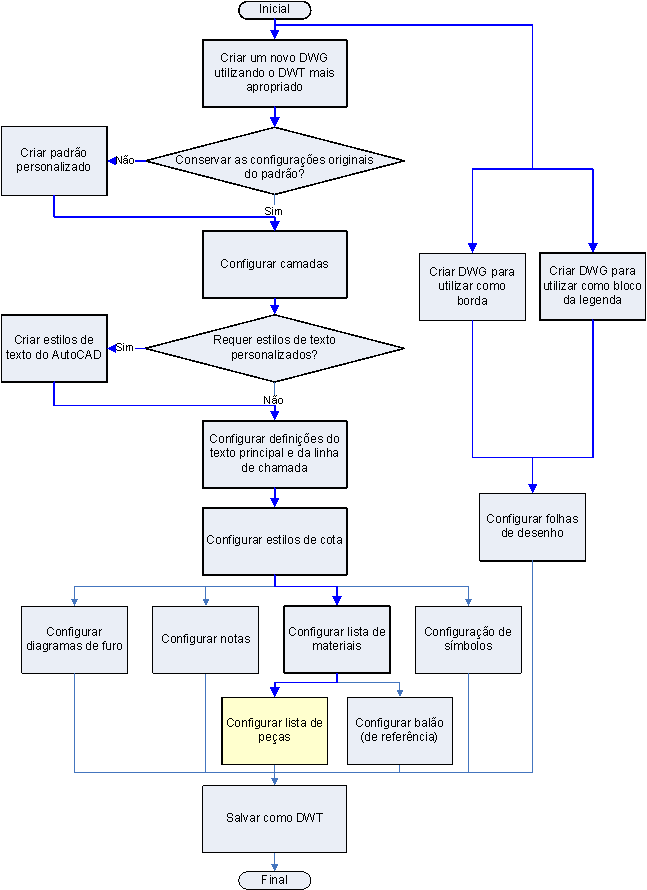

Onde estou no diagrama de fluxo?

As larguras das colunas e as alturas dos textos são:

Propriedade	Legenda	Largura da coluna	Altura do texto da legenda	Altura do texto dos dados
Item	Item	10 mm	3.5 mm	3.5 mm
QTD	QTD
Nº PEÇA	Número de peça	20 mm
DESCRIÇÃO	Descrição	50 mm
Padrão	Material / Norma
DIM	Comprimento do corte (mm)	15 mm
MASSA	Massa (kg)
MASSAT	Massa total (kg)
