LinkSlopeAndVerticalDeflection

Esta submontagem é um utilitário de propósito geral para estender um vínculo em uma inclinação para a deflexão de distância vertical.

Um perfil pode ser dado para uma deflexão vertical quando um modelo de corredor for construído.

Anexação

O ponto de ligação é a borda interna do vínculo. Esta submontagem pode ser inserida à esquerda ou direita da direção do ponto de ligação.

Parâmetros de entrada

Nota: Todas as dimensões estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal "%".

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Utilizar a inclinação da superelevação	Ativa a inclinação de superelevação do acostamento ou da pista	Não, Pista interna esquerda, Pista externa esquerda, Pista interna direita, Pista externa direita, Acostamento interno esquerdo, Acostamento externo esquerdo, Acostamento interno direito ou Acostamento externo	Não
Inclinação	% ou coeficiente de inclinação do vínculo.	Numérico , positivo, diferente de zero	2 (%), (ou 2:1)
Deflexão vertical	+/- deflexão vertical entre o início e o final do vínculo	Numérico, diferente de zero	3.0 m 10.0 pés
Códigos de ponto	Uma lista de códigos de superfície a serem atribuídos para o bordo externo do vínculo	Sequência de caracteres separada por vírgulas	P2
Códigos de vínculos	Uma lista de códigos para serem atribuídos ao vínculo	Sequência de caracteres separada por vírgulas	Topo, Referência
Omitir vínculo	Esse parâmetro adiciona ou remove o vínculo da superfície.	Sim\Não	Não

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição
Deflexão vertical	Podem ser utilizados para substituir a Deflexão vertical fixa e vincular o fim do vínculo a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento inicial	+/- deslocamento do início do vínculo	Numérico
Elevação inicial	Elevação do início do vínculo	Numérico
Deslocamento final	+/- deslocamento do fim do vínculo	Numérico
Elevação final	Elevação do fim do vínculo	Numérico
Inclinação do vínculo	Inclinação do vínculo	Numérico

Comportamento

Um vínculo é adicionado no ponto de anexação na direção de inserção para a inclinação até alcançar a elevação. Se um nome de perfil é especificado no tempo de execução, a deflexão vertical é ajustada para coincidir com o perfil de elevação.

Esta submontagem inclui um parâmetro opcional de entrada denominado Usar inclinação de superelevação que permite que você especifique para usar a inclinação da superelevação para o acostamento. Esse parâmetro pode ser definido como Não, Pista interna esquerda, Pista externa esquerda, Pista interna direita, Pista externa direita, Acostamento interno esquerdo, Acostamento externo esquerdo, Acostamento interno direito ou Acostamento externo direito. Não é a configuração padrão.

Operação do modo de layout

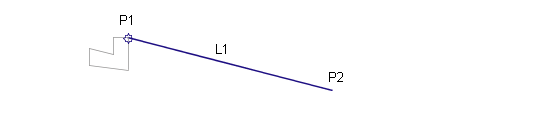

No modo de layout, esta submontagem exibe o vínculo com a inclinação e deflexão vertical.

Ponto, vínculo e códigos da forma

Nenhum.
