Para inserir pontos de elevação na linha de recurso selecionando uma localização

Utilize o comando Inserir ponto de elevação para colocar um ponto de elevação em uma linha de recurso.

Especifique uma localização, distância ou incrementos na qual deseja inserir múltiplos pontos. É possível especificar a elevação ao inserir um único ponto.

Para inserir um ponto de elevação na linha de recurso ao selecionar uma localização

1. Clique na guia Modificarpainel Editar elevaçõesInserir ponto de elevação Pesquisa.
2. Selecione a linha de recurso ou outro objeto.
3. Clique para selecionar a localização ao longo da linha de recurso para inserir o ponto de elevação.
4. Especifica a elevação inserindo um valor. Ou digite Superfície para obter a elevação de uma superfície. Se houver apenas uma superfície no desenho ela é selecionada automaticamente.
5. Selecione outro ponto ou especifique uma distância para inserir um outro ponto.

Para inserir um ponto de elevação na linha de recurso, especificando uma distância

1. Clique na guia Modificarpainel Editar elevaçõesInserir ponto de elevação Pesquisa.
2. Selecione a linha de recurso ou outro objeto.
3. Digite Distância.

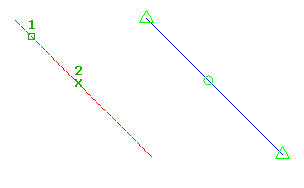

4. Selecione um ponto existente na linha de recurso para especificar o início da distância. Se você selecionar um ponto que não seja o início ou o ponto de extremidade, selecione a direção.
5. Insira uma distância para definir a localização do ponto de elevação.
6. Para definir a elevação do ponto, execute uma das ações a seguir:
   • Insira uma declividade.
   • Digite Inclinação e insira uma inclinação.
   • Digite Elevação e insira uma elevação. Ou digite Superfície para obter a elevação de uma superfície.
   • Digite Diferença e insira uma diferença de elevação.

Para inserir múltiplos pontos de elevação em um incremento

1. Clique na guia Modificarpainel Editar elevaçõesInserir ponto de elevação Pesquisa.
2. Selecione a linha de recurso ou outro objeto.
3. Digite Incremento.
4. Insira um valor para definir o comprimento do incremento. Os pontos são colocados equidistantes ao longo da linha de recurso por meio do incremento especificado.
   Nota: Usando esta opção, você não será solicitado para inserir elevações. Os pontos são automaticamente atribuídos à elevação existente em suas localizações na linha de recurso.

Como ativar o OSNAP ao adicionar um ponto de elevação a uma linha de recurso

O Civil 3D pode alterar automaticamente as configurações do OSNAP ao trabalhar com determinados objetos, como linhas de recurso. Isso pode afetar as preferências do usuário e causar problemas no fluxo de trabalho. No entanto, é possível executar o OSNAP quando necessário nessas situações. O procedimento a seguir detalha como fazer uma chamada OSNAP individual.

1. Quando um comando como InsertElevPoint estiver ativo, mantenha pressionada a tecla Shift e clique com o botão direito do mouse para abrir o menu de contexto.
2. No menu, selecione o ponto de snap desejado.

O snap escolhido se aplica somente ao ponto seguinte. As configurações padrão de OSNAP serão mantidas para futuros snaps de objeto.
