Para inserir um porta-molde definido pelo usuário

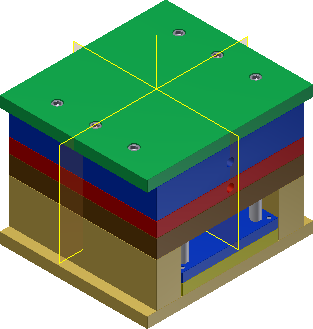

Colocação de porta-molde definida pelo usuário

Execute um dos seguintes procedimentos:

Observação: Antes de salvar, é possível utilizar o comando Criação do porta-molde para especificar as informações do porta-molde, como designações de alinhamento e de componente.
  1. Na guia Montagem do molde, painel Montagem de molde, clique em Porta-molde do usuário.

  2. Na caixa de diálogo Abrir arquivo, procure e selecione o arquivo de montagem do porta-molde.

  3. Para ativar ou desativar as restrições automáticas, clique em Opções.

  4. Clique em Abrir.

    Observação: Se a montagem não contém informações do porta-molde, uma caixa de advertência aparece. Clique em Sim para continuar ou Não para cancelar e atribuir informações do porta-molde antes do posicionamento.
  5. Selecione um ponto ou uma aresta para especificar a Referência de posicionamento.

  6. Opcionalmente, especifique a profundidade do macho.

  7. Opcionalmente, selecione um ângulo na lista suspensa para girar o porta-molde.

  8. Clique em Ok para concluir.
