Referência da caixa de diálogo Junção de Canto

Defina as junções de canto que você adiciona às faces da chapa de metal.

Acesso

Faixa de opções: guia Chapa de metal painel Modificar Junção de canto

Forma

Controla a forma, o método de medida de folga, o tipo de sobreposição e os parâmetros de folga para a junção de canto.

Forma

Seleciona as arestas de modelo e especifica se são criadas fendas de canto.

Junção de canto

Especifica nova geometria de canto entre faces existentes de chapa de metal coplanares ou que efetuam a interseção.

Fenda de canto

Especifica um canto com fenda. Utilize esta opção para abrir um canto quadrado para criar uma junção de canto de chapa de metal (normalmente, em um modelo de peça convertido).

Arestas

Seleciona uma aresta modelo em cada face.

Chanfro/Junção

Denominada Chanfro quando as arestas selecionadas estão em uma face coplanar, e Junção quando as arestas selecionadas estão em faces não planas. Os controles incluem:

método de medida de folga usado
tipo de sobreposição de folga de junções
valor de distância de folgas
percentagem de sobreposição (se necessário)

Distância de folga máxima

Use esta opção para criar uma folga de junção de canto que possa ser medida de um modo consistente com o uso de um calibrador de inspeção física.

Distância de face/aresta

Crie uma folga de junção de canto que possa ser medida a partir da face ao lado da primeira aresta selecionada até a segunda aresta selecionada. Essas junções de canto são consistentes com as junções produzidas pelas versões do Inventor anteriores à R2008.

Opção de sobreposição

Observação: As opções apresentadas dependem das arestas ou faces selecionadas e do método de medida de distância de gap selecionado.

45 graus

(seleções coplanares/distância de folga máxima) Aplica o tipo de junção de Folga simétrica à junção de canto selecionada.

Gap simétrico

(seleções coplanares/distância de face/aresta) Aplica o tipo de junção Folga simétrica à junção de canto selecionada.

Gap simétrico

(seleções não planares/distância máxima de folga) Aplica o tipo de junção Folga simétrica à junção de canto selecionada.

Sem sobreposição

(seleções não planares/distância de face/aresta) Aplica o tipo de junção Sem sobreposição à junção de canto selecionada.

Sem sobreposição

(seleções coplanares/distância de folga máxima) Aplica o tipo de junção Sobreposição à junção de canto selecionada.

Sobreposição

(seleções coplanares/distância de face/aresta) Aplica o tipo de junção Sobreposição à junção de canto selecionada.

Sobreposição

(seleções não planares/distância de folga máxima) Aplica o tipo de junção Sobreposição à junção de canto selecionada.

Sobreposição

(seleções não planares/distância de face/aresta) Aplica o tipo de junção Sobreposição à junção de canto selecionada.

Alterar sobreposição

(seleções coplanares/distância de folga máxima) Aplica o tipo de junção Sobreposição inversa sobreposição à junção de canto selecionada.

Alterar sobreposição

(seleções coplanares/distância de face/aresta) Aplica o tipo de junção Sobreposição inversa à junção de canto selecionada.

Alterar sobreposição

(seleções não planares/distância de folga máxima) Aplica o tipo de junção Sobreposição inversa à junção de canto selecionada.

Alterar sobreposição

(seleções não planares/distância de face/aresta) Aplica o tipo de junção Sobreposição inversa à junção de canto selecionada.

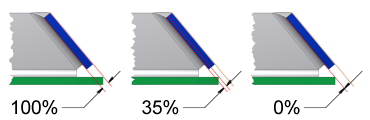

Porcentagem de sobreposição

Especifica a sobreposição como uma porcentagem da espessura do flange usando um valor decimal que varia de 0 a 1. Esta opção é válida quando o tipo de sobreposição é: sobreposição ou alterar sobreposição.

Folga

Gap: especifica a distância entre as arestas (ou entre uma face e uma aresta) da junção de canto. Insira um valor se for diferente do valor padrão.
Espessura: o valor especificado no estilo da chapa de metal ativo. Se o valor tiver sido editado previamente, você poderá redefini-lo para o parâmetro definido no estilo da chapa. Também é possível utilizar as opções na lista suspensa para:
- Medir uma distância de operação a ser utilizada para esse valor.
- Mostrar cotas para identificar uma cota a ser usada para esse valor.
- Listar parâmetros que você substituirá para esse valor ou dos quais redefinirá o valor como Valor da operação se o valor for alterado.

(Mais)

Estender canto

Especifica como o canto é estendido.

Alinhado

Projeta a primeira face para que se alinhe com a segunda face.

Perpendicular

Projeta a primeira face perpendicular à segunda face.

Guia Vergadura

Para obter informações sobre a guia Vergadura, consulte a referência às opções de vergadura de chapa de metal.

Guia Canto

Para obter informações sobre a guia Canto, consulte a referência às opções de canto de chapa de metal.
