Novidades: 2023

Gire um modelo em torno do centro da tela ou dos eixos no espaço do modelo. É possível usar Órbita livre e Órbita restrita enquanto outros comandos estão ativos.

Órbita livre

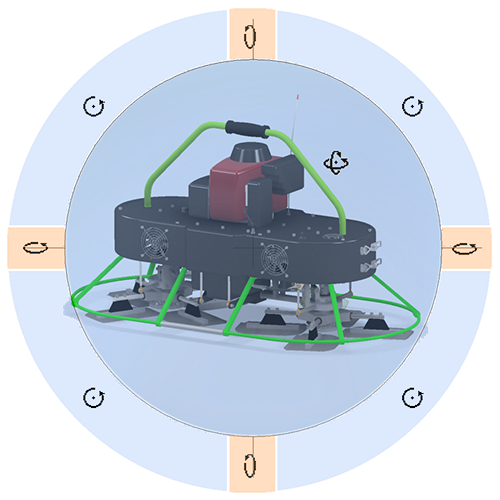

Na barra de navegação, clique em Órbita livre para ativar a interface de navegação da vista. As cores e as zonas da imagem são usadas para ilustrar os limites de zona e não fazem parte da interface do usuário. A tecla de atalho padrão de Órbita é F4.

Posicione o cursor sobre uma zona e aguarde que ele mude para indicar o comportamento de clicar e arrastar e, em seguida, clique e arraste para fazer a órbita.

• Dentro da órbita do círculo, é usada rotação espacial 3D. O ponto de giro é o centro do círculo.
• Clique e arraste o mouse da esquerda para a direita para rotacionar a vista no eixo vertical da tela.
• Clique e arraste o mouse para longe ou para perto de você para rotacionar a vista no eixo horizontal da tela.
• Clique e arraste o mouse ao redor do círculo para girar a vista sobre o eixo normal da tela.
• Para definir um novo centro de giro, clique com o botão esquerdo do mouse em qualquer lugar quando aparecer um cursor de órbita.

Recursos de navegação com mouse de três botões

Use Shift+MMB (padrão) ou a tecla de atalho personalizada atribuída para acessar Órbita livre. Quando você acessa Órbita livre usando esse método, o comportamento é o seguinte:

• Modelo totalmente na vista: o ponto de giro é o centro da geometria do modelo.
• Modelo parcialmente na vista: o ponto de giro efetua o snap à aresta, à face ou ao vértice mais próximo do componente mais próximo.
• Modelo fora da vista: o ponto de giro é a localização do cursor.

Órbita restrita

A rotação ocorre em torno do ponto central do espaço do modelo. O comando SteeringWheels CENTER, ou outros métodos descritos em outros locais, define o ponto central.

• Na barra de navegação, clique em Órbita restrita.
• Mover o mouse para a esquerda ou para a direita para rotacionar a vista em torno do eixo do espaço do modelo que passa através das faces SUPERIOR e INFERIOR do ViewCube. Esta vista simula o modelo contido em uma plataforma giratória. Ela equivale à movimentação do ponto de vista em uma órbita em torno do objeto, ao longo de linhas de latitude constante.
• Mover o mouse para longe ou para perto de você para rotacionar a vista no eixo horizontal da tela como se estivesse inclinando a plataforma giratória. Esta vista é equivalente a mover o ponto ocular ao longo das linhas de longitude.

Girar no ângulo

Fornece controles de câmera precisos acessando o ambiente do modelo 3D enquanto edita uma vista de desenho.

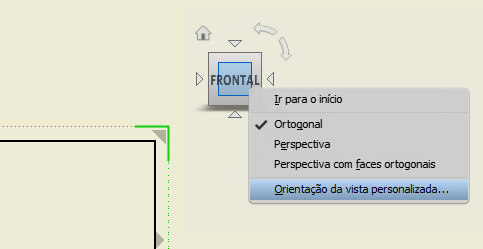

1. Em um desenho, clique duas vezes em uma vista para acessar o ViewCube correspondente. Clique com o botão direito do mouse no ViewCube e clique em Orientação da vista personalizada.

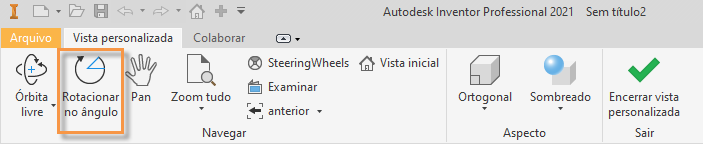

2. A janela Vista personalizada é aberta. Na guia Vista personalizada, clique em Rotacionar em ângulo.



3. Use as opções da caixa de diálogo Rotação incremental da vista para definir a orientação do modelo.
