Adicionar cotas em vistas de desenhos ortogonais

1. Na faixa de opções, clique na guia Anotar painel Cota Cota .

2. Na janela de desenho, selecione a geometria e arraste-a para exibir a cota.

   • Para adicionar uma cota linear para uma linha ou aresta, clique para selecionar a geometria.

   • Para adicionar uma cota linear entre dois pontos, duas curvas ou uma curva e um ponto, clique para selecionar cada ponto ou curva.

   • Para adicionar uma cota simétrica linear ou uma cota de diâmetro linear, selecione duas linhas ou arestas paralelas, clique com o botão direito do mouse e, a seguir, selecione Tipo de cota Simétrica linear ou De diâmetro linear.

   • Para adicionar uma cota linear reduzida, selecione duas linhas, arestas ou pontos. Em seguida, clique com o botão direito do mouse e selecione Tipo de cota Linear reduzida.

   • Para adicionar uma cota radial ou de diâmetro, clique para selecionar um arco ou círculo.

   • Para adicionar uma cota angular, selecione duas linhas.

   • Para adicionar uma cota de ângulo reduzido ou comprimento de arco reduzido, selecione duas linhas, clique com o botão direito e selecione Tipo de cota Ângulo reduzido ou comprimento do arco reduzido.

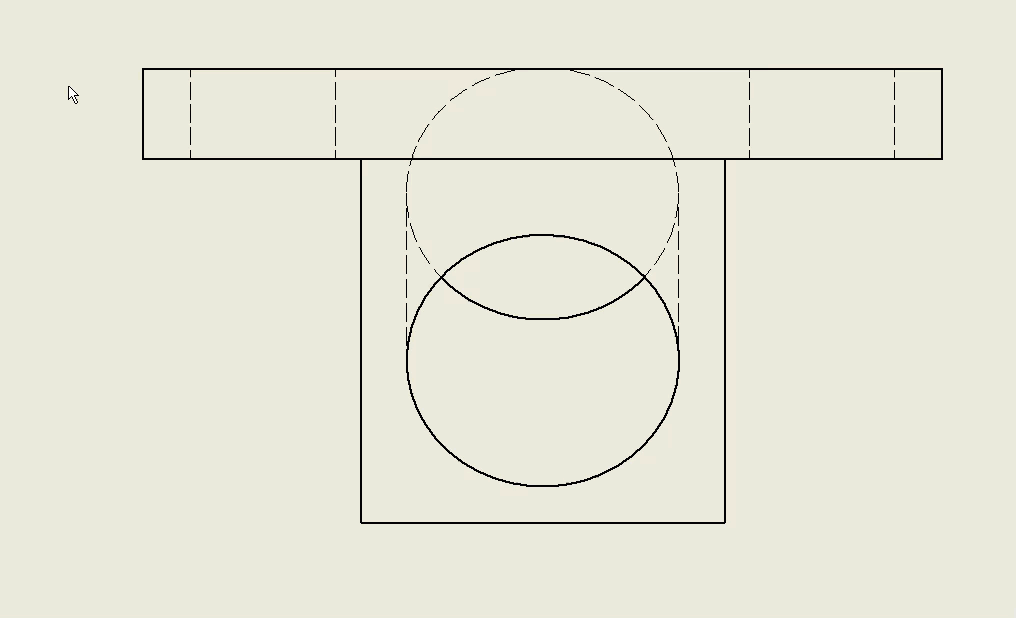

   • Para adicionar uma cota que rotaciona perpendicularmente a uma aresta selecionada: 1) Selecione a aresta linear ou 2 pontos. 2) Clique com o botão direito do mouse e selecione Tipo de cota Rotacionada. 3) Selecione uma linha para estabelecer a direção paralela ou perpendicular da cota.



   • Para anotar em um segmento de arco com cota de comprimento do arco, angular ou de comprimento de corda, clique para selecionar o arco. Clique com o botão direito do mouse e, em seguida, selecione Tipo de cota comprimento do arco, comprimento do arco reduzido, angular, angular reduzido ou comprimento de corda.

   • Para adicionar uma cota de interseção implícita, selecione a primeira curva, clique com o botão direito do mouse e então selecione a interseção. Selecione a segunda curva que define a interseção implícita e selecione o elemento (ou outra interseção implícita) cuja cota deseje definir.

     Dica: Os objetos selecionados no desenho determinam o tipo da cota e os comandos disponíveis no menu de contexto. Para alterar as configurações ou utilizar diferentes opções, clique com o botão direito do mouse e clique em um comando no menu.

3. Clique para inserir a cota na localização desejada.

   Dica: Ao criar uma linha de chamada, mantenha a tecla CTRL pressionada para ativar o snap na linha de chamada em etapas de 15°.

Mostrar-me como criar cotas alinhadas

Crie cotas alinhadas com base em cada uma das seguintes entradas:

• Uma linha única
• Dois pontos
• Seleção do menu de contexto

Mostrar-me como criar cotas lineares

Crie cotas lineares com base nas seguintes entradas:

• Uma linha única
• Duas linhas paralelas
• Dois pontos
• Uma linha e um ponto final
• Uma linha e um ponto médio

Crie cotas lineares com base nestas entradas:

• Uma inserção projetada e uma linha
• Duas interseções projetadas

Crie cotas lineares com base nestas entradas:

• Linha e ponto central do círculo
• Linha e ponto quadrante do círculo
• Linha e círculo mais próximo à tangência
• Dois círculos entre tangências
• Dois círculos entre pontos centrais

Mostrar-me como criar cotas angulares

Crie cotas de ângulo com base em cada uma das seguintes entradas:

• Duas arestas para criar uma cota de ângulo agudo
• Duas arestas para criar uma cota de ângulo obtuso
• Três pontos

Mostrar-me como criar cotas de diâmetro

Crie cotas de diâmetro usando estas seleções do menu de contexto:

• Pontas de seta no interior (Ativado), Linha de cota única (Ativado), Chamada de detalhe a partir do centro (Desativado) - Padrão
• Pontas de seta no interior (Ativado), Linha de cota única (Ativado), Chamada de detalhe a partir do centro (Ativado)
• Ponta de seta no interior (Ativado), Linha de cota única (Desativado), Chamada de detalhe a partir do centro (Desativado)
• Ponta de seta no interior (Desativado), Linha de cota única (Desativado), Chamada de detalhe a partir do centro (Desativado)

Mostrar-me como criar cotas de raio

Crie cotas de raio usando estas seleções do menu de contexto:

• Pontas de seta no interior (Desativado), Chamada de detalhe a partir do centro (Desativado), Com desvio (Desativado) - padrão
• Pontas de seta no interior (Ativado), Chamada de detalhe a partir do centro (Desativado), Com desvio (Desativado)
• Pontas de seta no interior (Ativado), Chamada de detalhe a partir do centro (Ativado), Com desvio (Ativado)
