Para mapear propriedades de dados de CAD importados para propriedades padrão do Inventor

Mapeie com facilidade as propriedades de CATIA, Pro/Engineer e Creo parametric, NX, STEP, Solid Edge e Solidworks para propriedades padrão do Inventor usando a ferramenta de mapeamento de propriedades para dados de CAD importados.

A ferramenta de mapeamento de propriedades para dados de CAD importados é uma interface para modificar os arquivos de dados de projeto XML de CATIA, Pro/Engineer, Creo Parametric, NX, STEP, Solid Edge e SolidWorks, localizada em Usuários Público Documentos públicos Autodesk Inventor [versão] Dados do projeto Propriedades de importação.

1. A ferramenta de mapeamento de propriedades para dados de CAD importados pode ser iniciada de duas maneiras:

   • Clique no botão Mapeamento de propriedades na parte inferior da caixa de diálogo Importar. Esse botão só estará disponível se você estiver importando um arquivo CATIA, Pro/Engineer e Creo parametric, NX, STEP, Solid Edge ou Solidworks para um arquivo de montagem.
   • Menu Iniciar Programas Autodesk Inventor [versão] Ferramentas Mapeamento de propriedades para dados de CAD importados.

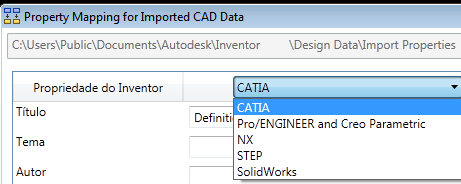

2. Na caixa de diálogo Mapeamento de propriedades para dados de CAD importados, clique no menu suspenso e selecione o formato para o qual deseja mapear as propriedades padrão do Inventor. Quando a ferramenta de mapeamento de propriedades é iniciada a partir da caixa de diálogo Importar, o formato padrão é definido automaticamente como o formato do arquivo que está sendo importado.



3. Adicione ou edite os valores das caixas de texto da propriedade como desejar. Se quiser inserir vários valores, separe-os com ponto e vírgula (;).

4. Clique em Salvar para salvar os valores de propriedade modificados no mapeamento atualizado.
