Para trabalhar com alojamentos de postiços

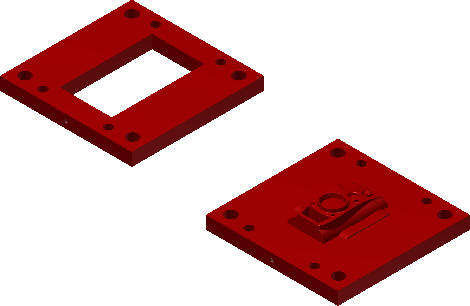

Criação de caixas para uma peça de trabalho retangular

1. Na guia Montagem de molde, clique em Caixa de peça de trabalho.

2. Na caixa de diálogo Caixa de peça de trabalho, clique na seta para baixo e selecione um método para trimar a caixa de peça de trabalho:

   • Folga de corte de arame
   • Arredondamento de canto
   • Furo com folga
   • Combinar machos e cavidades em placas do porta molde
   Observação: Para ativar a caixa Diâmetro de ferramentas, selecione Arredondamento de canto e Furo com folga.

3. Para criar o projeto à prova de falhas:

   • Selecione Arredondamento ou Chanfro.
   • Insira um valor de arredondamento ou chanfro.
   • Selecione o canto em que deseja adicionar o arredondamento ou o chanfro.
   • Se a caixa Diâmetro de ferramentas está disponível, insira o diâmetro da ferramenta de corte.

4. Na Lista de caixas, atribua cada núcleo e cavidade à caixa adequada.

5. Clique em OK.

Criação de caixas para uma peça de trabalho cilíndrica

1. Na guia Montagem de molde, clique em Caixa de peça de trabalho.
2. Na caixa de diálogo Caixa de peça de trabalho, clique na seta para baixo e selecione um método para trimar a caixa de peça de trabalho:
   • Caixa cega
   • Caixa de passagem
   • Combinar machos e cavidades em placas do porta molde
3. Clique em OK.

Edição de um caixa de peça de trabalho

1. No navegador do Projeto de molde, clique com o botão direito do mouse no nó Caixa de peça de trabalho e, a seguir, clique em Editar operação.
2. Na caixa de diálogo Caixa de peça de trabalho, altere a configuração.
3. Clique em OK.

Exclusão de um caixa de peça de trabalho

• No navegador do Projeto de molde, clique com o botão direito do mouse no nó Caixa de peça de trabalho e, a seguir, clique em Excluir.
