A direção da peça plástica e da abertura do molde

A operação Ajustar orientação é utilizada para alterar a orientação de uma peça de plástico.

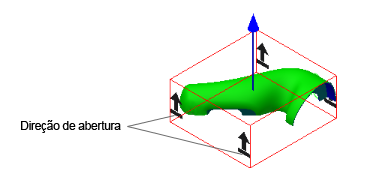

A direção padrão de abertura do molde é alinhada com o eixo Z positivo. Dado que muitos dos modelos de peça de plástico são criados aleatoriamente, a direção da peça de plástico e da abertura do molde são frequentemente diferentes. A operação Ajustar orientação é utilizada para ajustar estas duas direções para que sejam consistentes.

Os métodos disponíveis para alterar a direção das peças de plástico são:

• Gire a peça de plástico.
• Alinhe a aresta ou a direção normal de superfície selecionada com o eixo Z positivo.

Ao inserir uma peça de plástico, o nó Orientação associado é gerado automaticamente. Este nó não pode ser excluído.

Ajustar a orientação altera a direção de uma peça de plástico no molde. O resultado é exibido somente na montagem MP. Isto não afeta o sistema de coordenadas da montagem do projeto de molde.

Ajustar posição altera a posição de uma peça com relação a outra peça ou eixo.

Padrão fornece métodos eficazes para posicionamento e orientação das peças em um molde com várias peças.
