Sobre esboços de peças cruzadas em montagens

Peças em montagens que se encaixam devem mudar de tamanho frequentemente para acomodar as alterações do projeto. Crie uma peça no contexto de uma montagem e projete arestas, contornos, faces ou a geometria de esboço de uma peça para o esboço da peça. A geometria do esboço de peça transversal pode ser utilizada para restringir outra geometria de esboço ou para criar uma operação. A geometria de esboço da peça transversal é adaptativa e é automaticamente atualizada quando a peça pai é alterada.

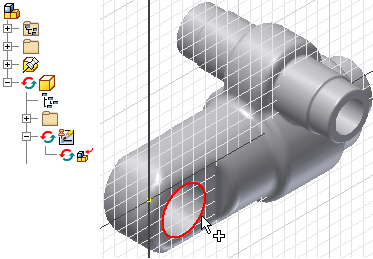

Por exemplo, uma montagem pode ter uma peça com uma manga que encaixa sobre um eixo em outra peça. É possível projetar a extremidade do eixo no esboço para representar o diâmetro interno da manga. Efetue a extrusão do perfil para criar a extrusão da manga. A manga é adaptativa ao eixo e atualiza automaticamente as mudanças no diâmetro do eixo.

O tamanho e a posição do esboço da peça transversal são baseados na peça pai. Um esboço de peça transversal pode ser usado como qualquer outra geometria de esboço para criar uma operação na nova peça.

A geometria da peça cruzada é listada no navegador do modelo com um símbolo de esboço de referência indicando o tipo de dependência:

• Aresta
• Face (os limites externos e internos da face são projetados)
•
• Geometria do esboço
• Geometria DWG

A geometria, o esboço e a peça são adaptativos .

Utilize as opções de projeção de geometria de peça transversal para controlar se a geometria projetada é associativa. Selecione Arquivo Opçõesguia Montagem. Em Operações no local, marque a caixa de seleção para projeção entre peças para ativar a associatividade quando a geometria for projetada.

Para quebrar o vínculo entre uma peça criada usando um esboço de peça cruzada e a superior:

1. Em uma montagem, altere a vista do navegador para Vista de modelagem.
2. Expanda a dependência e selecione Interromper vínculo.

Como opção,

1. Em uma montagem, ative a peça.
2. Expanda a peça no navegador.
3. Clique com o botão direito no esboço e selecione Interromper vínculo.

As peças são agora independentes umas das outras.

Você pode controlar a adaptabilidade da geometria projetada, do esboço ou da peça. Utilize o menu de contexto para controlar a adaptabilidade.
