Referência Criar iMate

Novidades: 2023

Define os pares de restrições chamados iMates para especificar como as peças se conectam ao serem inseridas num montagem.

Os símbolos identificam iMates. Os símbolos exibem o tipo e o estado da iMate. É possível alterar o nome de um símbolo para que corresponda a uma restrição de coincidência em outras peças.

Várias iMates podem ser definidas como uma peça única.

Acesso

Faixa de opções: guia Gerenciar painel Autor iMate

Guia Montagem

Especifica um ou vários tipos de restrições, geometria e nomes de restrições para definir iMates. A primeira restrição especificada é a iMate principal.

Tipo

Especifica o tipo de restrição para coincidir quando a peça é inserida e restringida em uma montagem.

Restrição de coincidência

especifica que a face selecionada está posicionada face a face ou adjacente e alinhada à outra face em um componente com uma iMate correspondente.

Restrição de ângulo

Especifica o ângulo permitido da aresta ou face plana selecionada, quando posicionado em relação a outro componente com uma iMate correspondente.

Restrição de tangência

Exige contato da face, plano, cilindro, esfera ou cone em ponto de tangência em um componente com uma iMate correspondente.

Restrição de inserção

Exige uma restrição de coincidência face a face entre faces planas e uma restrição de coincidência entre eixos ou um componente com uma iMate correspondente.

Seleção

Seleciona a geometria na peça a ser restringida a uma iMate em outra peça.

Deslocamento ou Ângulo

Especifica a distância ou ângulo pelos quais as metades da iMate são deslocadas entre si.

Solução

Mostra a relação definida quando uma peça é restringida a uma iMate correspondente numa montagem.

guia Movimento

Tipo

Restrição de movimento de rotação

Especifica a rotação de um componente em relação a outro usando uma relação especificada. Faces cilíndricas têm como padrão a relação geométrica entre os cilindros selecionados.

Restrição de movimento de rotação/translação

Especifica como dois componentes realizam a translação entre si usando uma relação definida.

Seleções

Seleciona a geometria em dois componentes para restringi-los entre si. Pode ser especificada uma ou várias curvas, planos ou pontos para definir como são ajustadas entre si as peças.

Relação ou Distância

Relação

Para as restrições de tipo Rotação, a relação especifica o quanto gira a segunda seleção quando a primeira gira. Por exemplo, um valor de 4,0 (4:1) gira a segunda seleção quatro unidades para cada unidade que a primeira seleção girar. Um valor de 0,25 (1:4) gira a segunda seleção uma unidade para cada quatro unidades que a primeira seleção girar. O valor padrão é 1,0 (1:1). Se duas superfícies cilíndricas estiverem selecionadas, uma razão padrão é calculada e exibida relativa aos raios das duas seleções.

Distância

Para restrições de rotação-translação, a distância especifica o quanto a segunda seleção se move em relação a uma rotação da primeira seleção. Por exemplo, um valor de 4,0 mm move a segunda seleção 4,0 mm para cada rotação completa da primeira seleção. Se a primeira seleção for uma superfície cilíndrica, uma distância padrão será calculada e exibirá a circunferência da primeira seleção.

Solução

Especifica se o movimento é para frente ou inverso. Clique no botão adequado.

Nome e lista de correspondências

É possível selecionar um componente utilizando a caixa de diálogo Inserir componente e selecionar as opções Inserir interativamente com iMates ou *Gerar iMates automaticamente no local. Se pelo menos um dos componentes já está inserido na montagem, * é feita a correspondência das iMates. É possível aumentar a precisão dos resultados criando uma lista de correspondências.

Nome

Cria um nome de iMate. É possível inserir um nome ou deixar em branco e um nome padrão será automaticamente criado.

Lista de correspondências

Cria uma lista de nomes de iMates. Quando um componente é inserido, a correspondência primeiro tenta encontrar um nome na lista, e então coincide as propriedades iMate.

Adicionar nome à lista

Adiciona um nome. Clique na opção e insira um nome.

Neste exemplo, várias ocorrências de um componente são montadas em um formato de graduação. Para isso, é criada uma lista de correspondências de iMate, de maneira que Posto 1 seja sempre posicionado no Furo 2.

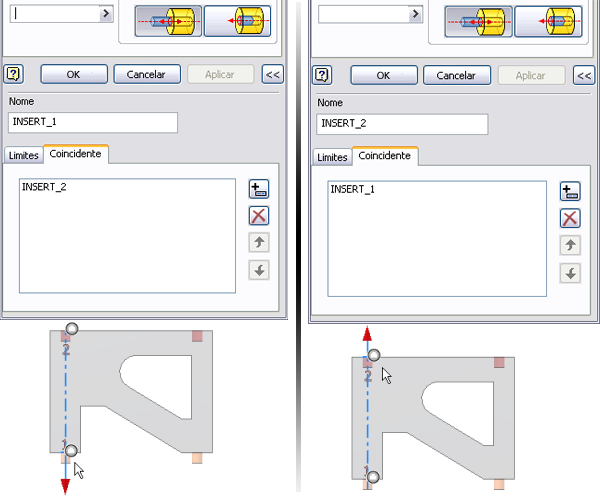

1. Crie uma restrição de inserção de iMate chamada Insert_1 no Posto 1. Expanda a caixa de diálogo e crie a correspondência preferida (Insert_2) como a primeira entrada da lista de correspondências.
2. Crie uma restrição de inserção de iMate chamada Insert_2 no Furo 2. Expanda a caixa de diálogo e crie a correspondência preferida (Insert_1) como a primeira entrada da lista de correspondências.
3. Insira o primeiro exemplar do componente na montagem.

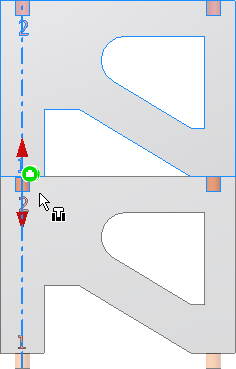

4. Posicione a segunda instância do componente utilizando a caixa de diálogo Inserir componente. Ative as opções de iMate Inserir interativamente com iMates ou Gerar iMates automaticamente no local.
