Insira as restrições de movimento entre os componentes da montagem
Use o comando Restringir para especificar as relações de movimento previstas entre os componentes da montagem.

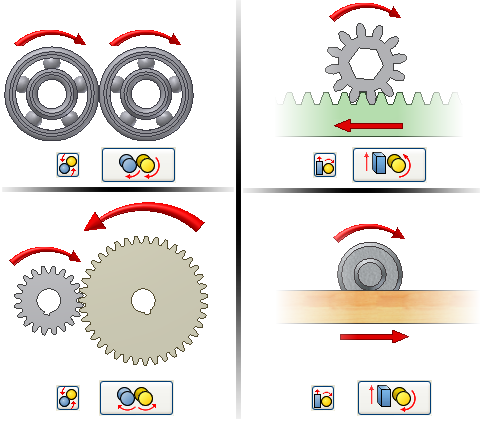

Uma restrição de movimento mantém movimento rotacional ou rotacional-translacional entre os componentes. É possível especificar a relação ou determinar a relação ao escolher a geometria.

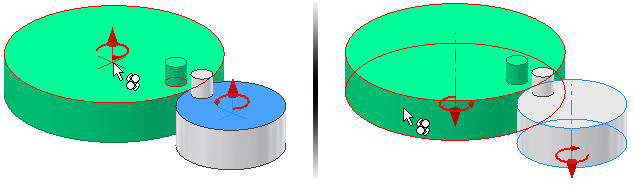

Para especificar a relação para os componentes rotacionais, selecione uma face circular ou uma aresta em cada componente. Para calcular a relação baseada em tamanho relativo, selecione uma face cilíndrica em cada componente.

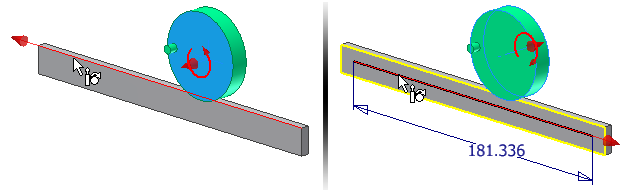

Para especificar a distância para componentes rotacional-translacional, selecione uma face circular ou aresta no componente e uma aresta linear no componente de translação. É possível calcular a distância baseando-se na circunferência e no comprimento. Selecione uma face cilíndrica no componente de rotação e uma aresta linear ou uma linha de esboço no componente de translação.
Para começar, insira os componentes a serem restringidos em um arquivo de montagem.
Na faixa de opções, clique na guia Montagem
painel Relações Restringir
.Na caixa de diálogo, clique na guia Movimento.
Clique em Rotação ou Rotação/Translação.
Selecione o primeiro componente na janela de desenho. Selecione uma face ou aresta circular para especificar a relação ou a distância. Selecione uma face cilíndrica para calcular a relação ou a distância.
Selecione o segundo componente na janela de desenho. Selecione uma face cilíndrica ou uma aresta linear. A relação ou distância é automaticamente calculada e inserida no campo.
Se apropriado, clique em Avançar ou em Reverter para alterar a direção da rotação.
Especifique o movimento de uma das seguintes maneiras:
- Para restrições de rotação, adote a relação calculada ou insira uma relação para especificar o movimento dos componentes relativos entre si.
- Para restrições de rotação-translação, adote a distância calculada ou insira a distância que o segundo componente movimenta para cada rotação do primeiro componente.
Clique em Aplicar para continuar inserindo restrições ou em Ok para criar a restrição e fechar a caixa de diálogo.
- Desative temporariamente a visibilidade antes de inserir uma restrição. Clique para selecionar um componente e a seguir, clique no botão direito do mouse e selecione Visibilidade.
- Ative a lacuna Selecionar a Primeira peça na caixa de diálogo e clique no componente que deseja restringir. Desative a caixa de seleção para restaurar o modo de seleção.
