Para colaborar em desenhos usando marcas de revisão DWF

Colabore com outras pessoas que precisam participar do processo de projeto.

Para obter mais informações sobre a criação de marcas de revisão em Autodesk Design Review, consulte a documentação da Ajuda do Autodesk Design Review.

Quando você abre um arquivo DWF com marcas de revisão no Inventor, a vista em árvore exibe todas as folhas de desenho que apresentam marcas de revisão e as marcas de revisão correspondentes. As marcas de revisão podem ser selecionadas de uma em uma no navegador Marcas de revisão. É possível ver seu estado e outros detalhes, como o criador da marca de revisão, a data e a hora em que foi criada, e os comentários associados com ela.

Para trabalhar com marcas de revisão DWF no Inventor

1. Clique em Arquivo Abrir.

2. Na caixa de diálogo Abrir, selecione: “Arquivos de marca de revisão DWF (*.dwf, *.dwfx) na lista Tipo.

   O navegador de marcas de revisão exibirá o conjunto de marcas na vista da árvore. Uma vez revisadas as marcas, pode ser alterado seu estado e adicionados comentários que sejam salvos com a marca de revisão. No navegador Marcas de revisão, clique com o botão direito em uma marca de revisão para alterar seu estado e acessar a caixa de diálogo Propriedades de marca de revisão.

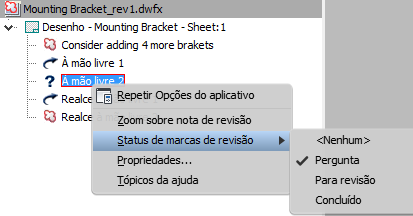

   • Para visualizar ou alterar o status da marca de revisão: Clique com o botão direito do mouse em um nó de marca de revisão e, em seguida, clique em um status no submenu Status de marcas de revisão. O status padrão das novas marcas de revisão é . É possível alterar o status de uma marca de revisão para Pergunta, Para revisar ou Concluído.



   • Para exibir o navegador de marcas de revisão e adicionar notas: Clique com o botão direito do mouse em um nó de marca de revisão e selecione Propriedades no menu de contexto para exibir a caixa de diálogo Propriedades da marca de revisão. Adicione notas na seção de notas de marcas de revisão.

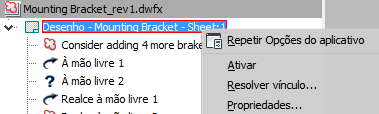

   • Para localizar todas as folhas no arquivo IDW: Clique com o botão direito do mouse no arquivo de desenho no navegador e selecione Resolver vínculo.



   • Para salvar alterações feitas nas marcas de revisão: Clique com o botão direito do mouse no nó raiz DWF e clique em Salvar alterações do histórico de marcas de revisão.

   • Para publicar novamente um arquivo de marca de revisão DWF: Clique com o botão direito do mouse no nó raiz DWF e clique em Publicar novamente folhas de marcas de revisão ou Publicar novamente todas as folhas.

     O Inventor salva as alterações feitas no status de marca de revisão e os comentários adicionados automaticamente no arquivo DWF, e os inclui quando você publica o arquivo novamente. Também podem ser salvas as alterações das marcas de revisão clicando com o botão direito do mouse no nó correspondente e clicando em Salvar alterações do histórico de marcas de revisão.

Ao voltar a publicar o conjunto de marcas de revisão, estas e qualquer alteração executada são salvas no arquivo DWF. Quando qualquer usuário revisar o arquivo DWF publicado de novo em ADR, é possível ver as alterações executadas nos desenhos. São exibidas todas as alterações de estado e de informação das marcas de revisão.
