Para criar um plano de simetria

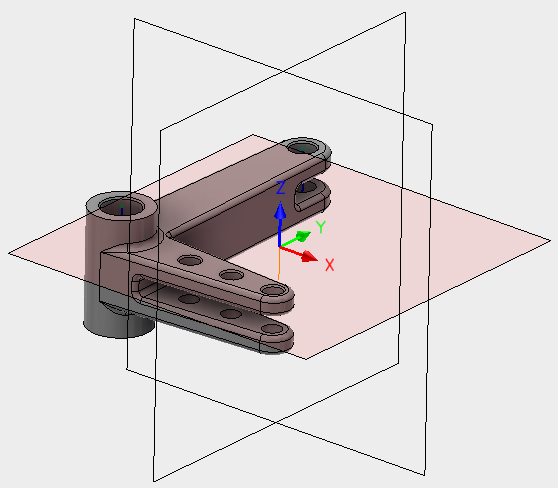

Utilize um plano de simetria para forçar que a forma gerada seja simétrica com relação ao plano. Até três planos de simetria podem ser usados no modelo, um para cada um dos planos XY, XZ OU YZ locais. O plano de simetria pode fazer referência a um UCS existente ou ser alinhado com o sistema de coordenadas global e fazer a interseção com o centro de massa da peça.

Criar um plano de simetria

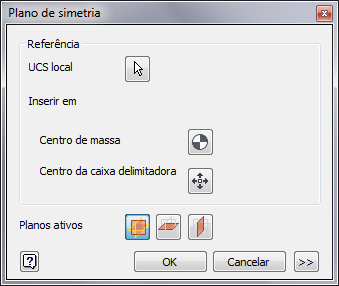

1. Na guia Análise > painel Metas e critérios, clique em Plano de simetria. Por padrão, o plano de simetria é posicionado no centro de massa da peça e alinhado com o sistema de coordenadas global.

2. Para alinhar o plano de simetria com um UCS, clique no botão UCS local e selecione um UCS ativo como referência do plano de simetria. O plano de simetria é criado no plano XY local do UCS.

3. Clique no botão Centro de massa para inserir o UCS e o plano de simetria no centro de massa da peça.

4. Clique em Centro da caixa delimitadora para inserir o UCS e o plano de simetria no centro da caixa delimitadora da peça.

5. Alterne os botões Plano ativo para adicionar um plano de simetria a uma das outras direções ortogonais.



6. Clique em OK.

Gerenciar planos de simetria

Depois de ter criado um plano de simetria, você poderá editar, suprimir ou excluir o plano, clicando com o botão direito do mouse no plano de simetria na árvore do navegador.
