Referência da guia Exibir (Opções do aplicativo)

Controla as configurações de exibição de um modelo quando ele é aberto ou exibe uma nova vista no modelo atual.

Novidades: 2022, 2023, 2024.1, 2025, 2025.2

Acesso

Arquivo Opções guia Exibir

Aparência

Utilizar configuração do documento

Especifica se é para usar as configurações de exibição do documento quando o documento é aberto, ou em vistas ou janelas adicionais no documento.

Quando esta opção está selecionada, ignora as configurações de aparência do aplicativo.

Utilizar configurações do aplicativo

Especifica se é para usar as configurações de exibição das opções do aplicativo quando o documento é aberto, ou em vistas ou janelas adicionais no documento.

Quando esta opção está selecionada, ignora as configurações de exibição do documento.

Configurações

Abre a caixa de diálogo Aparência de exibição.

Aparência de componente inativo e de plano de fundo

Sombreado	Especifica se as faces do componente inativo devem ser exibidas como sombreadas. Marque a caixa de seleção para ativar o sombreado. Desmarque a caixa de seleção para exibir os componentes inativos na estrutura de arame.
Opacidade	Quando a opção Sombreado está selecionada, é possível configurar a opacidade do sombreado. Insira a porcentagem de opacidade ou clique na seta para cima ou para baixo para selecionar o valor. Padrão = 25% opaco. Sombreado para componente inativo definido com Ativado, com 25% de opacidade. Sombreado para componente inativo definido como Ativado, com 50% de opacidade.
Arestas	Configura a exibição de arestas para componentes inativos.
Seguir visibilidade de aresta de componente	Siga o estilo visual definido para a visibilidade das arestas dos componentes.
Substituição de cor de aresta	Ativa o selecionador de cores. Especifique a cor para exibir as arestas do modelo inativas.

Aparência do componente transparente

Sombreado	Especifica se as faces do componente inativo devem ser exibidas como sombreadas. Marque a caixa de seleção para ativar o sombreado. Desmarque a caixa de seleção para exibir os componentes inativos na estrutura de arame.
Opacidade	Quando a opção Sombreado está selecionada, é possível configurar a opacidade do sombreado. Insira a porcentagem de opacidade ou clique na seta para cima ou para baixo para selecionar o valor. Padrão = 25% opaco. Sombreado para componente inativo definido com Ativado, com 25% de opacidade. Sombreado para componente inativo definido como Ativado, com 50% de opacidade.
Arestas	Define a exibição das arestas dos componentes transparentes.
Seguir visibilidade de aresta de componente	Siga o estilo visual definido para a visibilidade das arestas dos componentes.
Substituição de cor de aresta	Ativa o selecionador de cores. Especifique a cor para exibir as arestas do modelo transparente.

Exibição

Tempo de transição da vista (segundos)

Controla o tempo requerido para transitar a suavidade entre vistas utilizando os comandos de visualização (como Vista isométrica, Zoom em tudo, Zoom da área, Vista da face etc.). Tempo de transição zero causa uma transição abrupta, o que pode tornar difícil o entendimento de alterações na posição e orientação. Três define a maior quantidade de tempo para transitar entre vistas.

Taxa de quadros mínima (Hz)

Especifica a frequência de atualização da exibição durante as operações de visualização interativa como Pan, Zoom e Rotação. Alguns modelos complexos (como grandes conjuntos com um grande número de componentes) podem aparentar ter um desempenho inferior, alterar a taxa de quadros pode aprimorar a velocidade da operação. Números mais baixos mostram maior fidelidade visual. Para alcançar taxas de quadro maiores, o sistema pode simplificar temporariamente ou descartar peças da vista. A vista é restaurada quando o movimento termina.

Definir 0 Desenha tudo na vista, não importa quanto tempo seja necessário. Use esse valor para obter uma melhor fidelidade visual. Aumente a taxa de estrutura se o modelo é atualizado muito lentamente durante uma operação de visualização.
Definir 10 Desenha pelo menos dez quadros por segundo. Use esse valor para obter equilíbrio entre fidelidade visual e desempenho.
Definir 20 Desenha pelo menos vinte quadros por segundo. Use esse valor para obter um desempenho mais rápido.

Observação: A taxa mínima de quadros não afeta vistas de corte nem vistas segmentadas. Nesses casos, o modelo é sempre mostrado com fidelidade total.

Qualidade de exibição

Configura a resolução para a exibição do modelo. Há três opções: Baixa, Média e Suave.

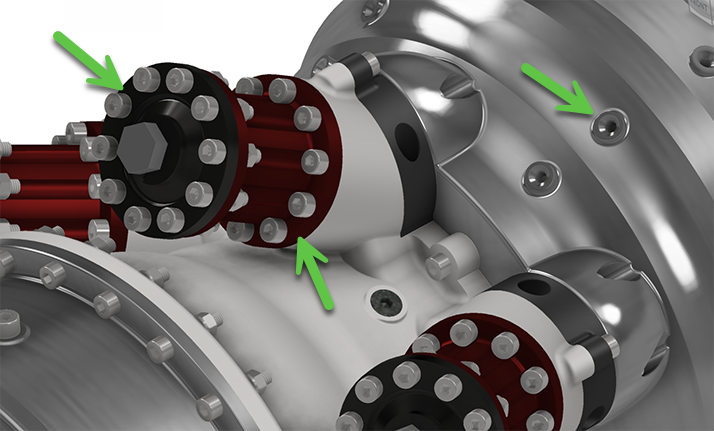

Qualidade de exibição: Suave - esta configuração refina as arestas do modelo para que sejam exibidas como arcos e faces suaves.

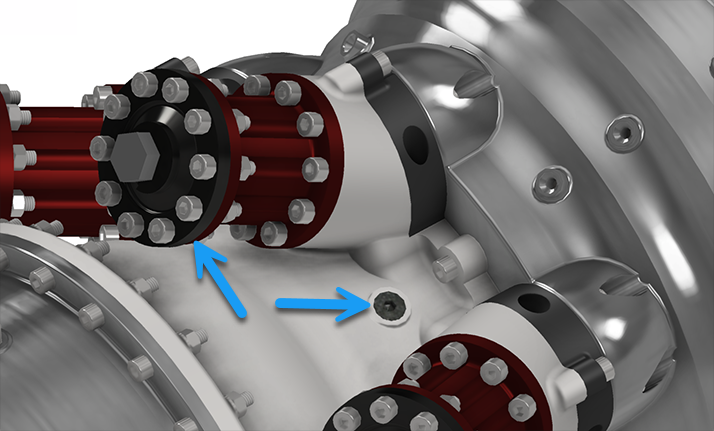

Qualidade de exibição: Média - esta configuração refina as arestas do modelo, mas define um limite de refinamento que pode não incluir todas as arestas.

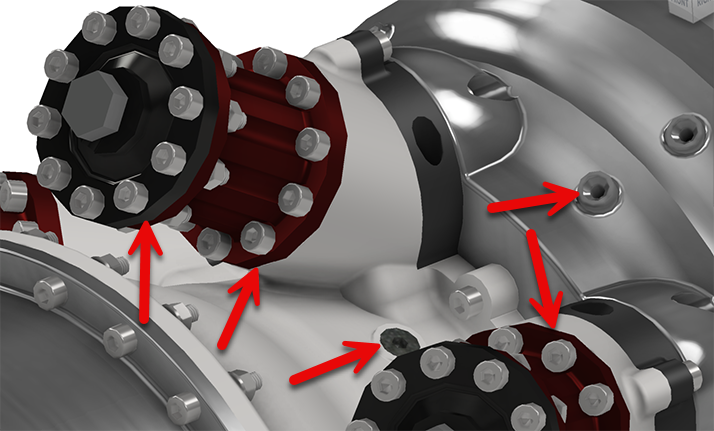

Qualidade de exibição: Baixa - esta configuração deixa as arestas de arco e circular facetadas. Se o desempenho for um problema, essa configuração ajudará.

Desativar refinamento automático

O refinamento automático fica ativado por padrão, o que garante que a aparência das faces e dos corpos do Inventor seja suave quando o zoom é aplicado. Marque a caixa de seleção para desativar o refinamento automático e ativar o facetamento de baixa resolução. O facetamento de baixa resolução pode melhorar o desempenho em montagens grandes ou modelos complexos. Use o comando Refinar aparência na guia Vista, ou na barra de ferramentas de acesso rápido, para suavizar a aparência quando o refinamento automático estiver desativado.

Ativar linhas de esboço suaves

Ajusta a exibição da geometria do esboço para linhas curvas. A opção está ativa por padrão.

Gráficos de vários documentos

Atualizar documentos de referência automaticamente

Esta opção atualiza automaticamente a exibição de visibilidade e cores em montagens abertas quando um subcomponente é modificado. O padrão é marcado ou ATIVADO. Quando desmarcadas ou desativadas, as montagens (documentos de referência) devem ser ativadas para que a exibição de visibilidade e cores seja atualizada.

Observação: Se você costuma trabalhar com montagens grandes e o desempenho é uma das suas preocupações, compare-o usando esta configuração marcada e desmarcada.

Navegação 3D

Tipo de órbita padrão

Altera o comportamento padrão do comando Órbita.

Livre O comportamento da órbita é relativo à tela.

Restringido O comportamento da órbita é relativo ao modelo.

Comportamento do zoom

Selecione ou desmarque uma das caixas de verificação para alterar a direção do zoom (relativa ao movimento do mouse) ou o centro do zoom (relativo ao cursor ou à tela).

Inverter direção Controla o efeito do movimento do mouse na direção do zoom:

Selecionado O cursor do mouse, ao ser movido para cima, aumenta o zoom. Rolar a roda do mouse para trás na exibição aumenta o zoom.
Desmarcado O cursor do mouse, ao ser movido para cima, diminui o zoom. Rolar a roda do mouse para trás na exibição diminui o zoom.

Zoom pelo Cursor Controla se a ação do zoom é relativa ao cursor ou ao centro de exibição:

Selecionado O zoom opera com relação ao centro da exibição.
Desmarcado O zoom opera com relação à posição do cursor.

Sensibilidade

Mais lento - Diminui a velocidade (taxa de quadros de atualização de gráficos) quando você aumenta e diminui o zoom.
Mais rápido - Aumenta a velocidade quando você aumenta e diminui o zoom.

ViewCube... Abre a caixa de diálogo Opções de ViewCube, que permite definir as características de exibição e comportamento do comando de navegação ViewCube.

SteeringWheels... Abre a caixa de diálogo Opções de SteeringWheels, que permite definir as características de exibição e comportamento do comando de navegação SteeringWheel.

Indicador da origem 3D Quando esta opção está selecionada, ativa a exibição do indicador do eixo XYZ e as legendas de direção no canto inferior esquerdo da janela de desenho.

Mostrar indicador de origem 3D Quando esta opção está selecionada, em uma vista 3D, exibe um indicador de eixo XYZ no canto inferior esquerdo da janela de desenho. Seta vermelha indica o eixo X. Seta verde indica o eixo Y. Seta azul indica o eixo Z.

Mostrar indicadores de origem XYZ Quando esta opção está selecionada, exibe legendas XYZ nas setas das respectivas direções do indicador de eixo 3D. Selecionado por padrão. Disponível quando o indicador Mostrar origem 3D está ativado.

Observação: No comando Editar sistema de coordenadas, as legendas são ativadas no indicador XYZ exibido no centro da grade de esboço.

Olhar comportamento

Executar rotação mínima

Rotaciona um ângulo mínimo para tornar o esboço do plano paralelo à tela, e o eixo x do sistema de coordenadas do esboço horizontal ou vertical.

Alinhar com sistema de coordenadas local

Orienta o eixo x do sistema de coordenadas do esboço para que seja horizontal e positivo para a direita, e o eixo Y para ser vertical e positivo para cima.

Botão do meio do mouse

Clique na seta suspensa para mapear o botão do meio do mouse para aplicar zoom, panorâmica ou órbita.

Usar ponto mais próximo para órbita

Quando esta opção está selecionada, o ponto do modelo mais próximo do cursor é utilizado como o ponto de articulação da órbita. Quando desmarcada, o centro da caixa delimitadora mínima do modelo.
