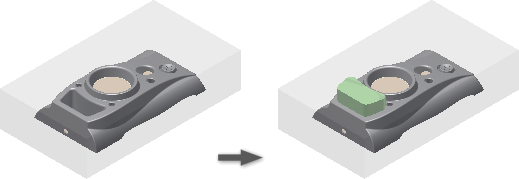

Para criar ou trabalhar com uma inserção

Criação de uma inserção usando uma forma

Utilize um Perfil.

1. Na guia Núcleo/Cavidade, clique em Criar inserção.

2. Na janela de desenho, selecione as faces nas quais a inserção será modelada.

   Observação: Selecione somente faces no produto, no núcleo, na cavidade, nas inserções e nos pinos de macho.

3. Na caixa de diálogo, clique em Contornos de perfil.

4. Na janela de desenho, selecione os contornos de perfil utilizados para a transição da inserção.

   Observação: Selecione somente faces no produto, no núcleo, na cavidade, nas inserções e nos pinos de macho.

5. No grupo Extremidade, defina o comprimento da inserção usando um dos seguintes métodos:

   • Modelagem

     Na janela de desenho, selecione o plano.

   • Distância

     Na janela de desenho, selecione um plano ou uma aresta e insira um valor de Distância. Caso necessário, clique em Direção para reverter a direção da inserção.

6. Expanda a caixa de diálogo Inserção para definir os seguintes parâmetros adicionais:

   • Inserção de deslocamento

     Indique a distância entre o plano inicial e o plano do esboço da inserção.

   • Inclinação

     Insira o ângulo de inclinação da inserção de extensão.

7. Selecione Folga para ativar a guia Folga, na qual é possível especificar as cotas da folga.

8. Clique em OK.

Utilize a Ferramenta do conjunto de faces.

1. Na guia Núcleo/Cavidade, clique em Criar inserção.

2. Para criar os contornos de perfil sem selecionar manualmente as arestas, marque a opção Contornos de perfil automáticos. As faces de limite devem ser adjacentes entre si para gerar os contornos.

3. Clique na seta de seleção Selecionar face semente.

4. Selecione uma face de plástico na janela de desenho.



   Dica: Ative a opção Contornos de perfil automáticos antes de selecionar a face semente para gerar os contornos para faces adjacentes automaticamente.

5. Clique na seta de seleção Selecionar as faces de limite.

6. Selecione uma face de limite na janela de desenho.



7. Na caixa de diálogo, clique em Gerar/Atualizar o conjunto de seleção.

8. Clique em Adicionar o conjunto de seleção à seleção de faces para gerar a geometria.

9. No painel Extremidade, clique na opção Moldagem ou Distância. A imagem a seguir utiliza a opção Moldagem.

10. Na janela de desenho, clique no plano de extremidade.



11. Clique em Ok para criar o inserto.



Criação de uma inserção usando um modelo

1. Na guia Núcleo/Cavidade, clique em Criar inserção.

2. Na caixa de diálogo Inserção, selecione o método Modelo e, a seguir, selecione um modelo dentre os seguintes tipos:

   • Retângulo
   • Quadrado
   • Círculo
   • Chave de uma face plana
   • Chave de duas faces planas
   • Ranhura
   • Retângulo arredondado

3. No grupo Posicionamento, selecione um tipo de posicionamento:

   Opção	Descrição
   Linear	Na janela de desenho, selecione o plano onde o modelo de esboço está localizado, e duas arestas de referência para localizar o modelo.
   Concêntrica	Na janela de desenho, selecione o plano onde está localizado o modelo de esboço e um círculo, uma aresta de arco ou uma face cilíndrica para localizar o modelo.
   Valores de UV	Na janela de desenho, selecione o plano onde está localizado o modelo de esboço.

1. No grupo Extremidade, defina o comprimento da inserção usando um dos seguintes métodos:

   • Modelagem

     Na janela de desenho, selecione as superfícies de referência ou o componente que será a face final da inserção.

   • Distância

     Na janela de desenho, selecione o componente de referência que recortará o sólido da inserção.

2. Para girar o modelo de esboço, indique um ângulo de rotação.

3. Expanda a caixa de diálogo Inserção para definir os seguintes parâmetros adicionais:

   • Deslocamento

     Indique a distância entre o plano inicial e o plano do esboço da inserção.

   • Inclinação

     Insira o ângulo de inclinação da inserção de extensão.

4. Na guia Folga, especifique as cotas da folga.

5. Clique em OK.

Criação de uma inserção a partir de um esboço

1. Na guia Núcleo/Cavidade, clique em Criar inserção.

2. Na caixa de diálogo Inserção, selecione o método A partir do esboço.

   Observação: Este método só é exibido na lista se há um Esboço de inserção.

3. Na janela de desenho, selecione um esboço de inserção para extruí-lo.

4. No grupo Extremidade, defina o comprimento da inserção usando um dos seguintes métodos:

   • Modelagem

     Na janela de desenho, selecione as superfícies de referência ou o componente para a face final da inserção.

   • Distância

     Na janela de desenho, selecione o componente de referência que recortará o sólido da inserção.

5. Expanda a caixa de diálogo Inserção para definir os seguintes parâmetros adicionais:

   • Deslocamento

     Indique a distância entre o plano inicial e o plano do esboço da inserção.

   • Inclinação

     Insira o ângulo de inclinação da inserção de extensão.

6. Na guia Folga, especifique as cotas da folga.

7. Clique em OK.

Edição de uma inserção

1. No navegador do Projeto de molde, em Inserções, clique com o botão direito em um nó de inserção e clique em Editar operação.
2. Na caixa de diálogo Inserção, modifique os parâmetros.
3. Clique em OK.

Exclusão de uma inserção

• No navegador do Projeto de molde, em Inserções, clique com o botão direito do mouse em um nó de inserção e clique em Excluir.

Adição de um participante de recorte para uma inserção

1. No navegador do Projeto de molde, em Inserções, clique com o botão direito do mouse em um nó de Inserção e clique em Adicionar participante.
2. Na janela de desenho, selecione uma inserção ou um pino de macho. A inserção relacionada ao nó de Inserção recorta imediatamente a inserção ou o pino de macho selecionado.

Eliminação de um participante de recorte de uma inserção

• No navegador do Projeto de molde, em Inserções, clique com o botão direito do mouse no nó Recortar participante de um nó de Inserção e clique em Remover participante.
