Para atribuir Configurações do Gerador de forma

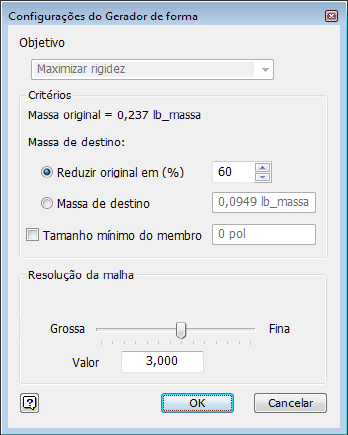

As Configurações do gerador de forma permitem que você defina o objetivo, os critérios e a resolução da malha do projeto.

Para acessar, clique em Configurações do gerador de forma na guia Análise > painel Objetivos e critérios.

Objetivo

A versão atual do Gerador de forma usa o objetivo de Maximizar a rigidez. Usando este objetivo, o Gerador de forma sugerirá como maximizar a rigidez da peça com uma determinada quantidade de material.

Critérios

Além de usar o objetivo de Maximizar a rigidez, você pode adicionar os critérios opcionais abaixo para ajudar a definir a forma gerada.

Alvo da massa

Na seção Critérios da caixa de diálogo Configurações do Gerador de forma, é possível ver a massa original da peça. Usando o Alvo da massa, você pode especificar uma redução percentual da massa original para controlar o Gerador de forma. A nova massa de destino será atualizada automaticamente à medida que você ajustar a porcentagem de redução. Você também pode especificar diretamente a Massa do alvo para controlar o Gerador de forma.

Uma malha de alta resolução deve permitir que o Gerador de forma atinja o alvo de massa entre 3 e 5%.

Observação: São definidas unidades para as unidades de documento de massa. Modifique as Configurações do documento (Ferramentas

Opções

Configurações do documento) para alternar para outra unidade de massa.

Tamanho mínimo do membro

Se o critério de Tamanho de membro mínimo estiver ativado, o Gerador de forma tentará produzir uma forma que tenha um membro com uma espessura pelo menos tão grande quando o valor especificado. Em outras palavras, use os critérios de Tamanho de membro mínimo se você precisar controlar o limite mais baixo no tamanho de membro gerado. Isso pode ser útil se houver restrições de fabricação que precisem ser consideradas para sua peça.

Observação: A Autodesk recomenda que o valor especificado não seja inferior a 3 vezes o tamanho médio da malha.

Resolução da malha

Utilize o controle deslizante para controlar a resolução de malha da peça gerada. Malhas mais refinadas ajudam a produzir soluções mais suaves e de melhor qualidade, mas resultam no aumento do tempo de execução. Em geral, você deve tentar ter pelo menos 3 elementos que atravessem a espessura da geometria para gerar um resultado de alta qualidade.
