Para reorientar a vista

Reoriente para uma face predefinida ou adjacente, orbite o modelo, use transições animadas, rode uma vista de face, examine um objeto e muito mais.

Para reorientar a vista atual para uma orientação predefinida

• Clique em uma das faces, arestas ou cantos na ferramenta ViewCube.

Para reorientar para uma face adjacente

• Clique em um dos triângulos exibidos próximos das arestas da ferramenta ViewCube.



  Cada triângulo alterna para uma das vistas de face adjacentes, como neste exemplo.



Para orbitar o modelo

• Clique na ferramenta ViewCube, mantenha pressionado o botão esquerdo do mouse, e arraste na direção em que deseja orbitar o modelo.

Com transições animadas

1. Clique com o botão direito do mouse na ferramenta ViewCube e clique em ViewCube Options.

2. No Editor de opções, na página ViewCube sob o nó Interface, selecione Usar transições animadas ao alterar de vista.

   Quando selecionadas, as transições de uma vista para outra aparecem animadas ao clicar em uma área predefinida da ferramenta ViewCube.

3. Clique em OK.

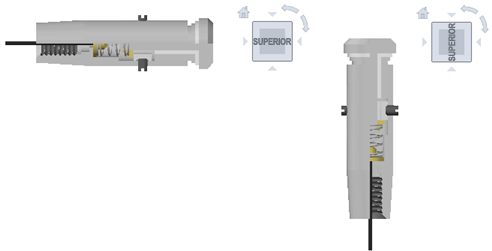

Para rodar uma vista de face

• Clique em uma da setas de rotação exibidas acima e à direita da ferramenta ViewCube.

  A seta de rotação esquerda rotaciona a vista em 90 graus no sentido anti-horário e a seta de rotação à direita rotaciona a vista 90 graus no sentido horário.



Para examinar um objeto

1. No modelo, selecione um ou mais objetos para definir o ponto central da vista.

2. No ViewCube, clique em uma das localizações predefinidas ou clique e arraste o ViewCube para reorientar a vista do modelo.

   O ViewCube reorienta a vista do modelo com base no ponto central dos objetos selecionados.

Para ajustar modelo automaticamente na vista

1. Clique com o botão direito do mouse em ViewCube e, em seguida, em Opções.

2. Na caixa de diálogo Opções de ViewCube, em Ao clicar no ViewCube, clique em Ajustar à vista na alteração de vista.

   Quando selecionado, é possível clicar em uma área predefinida do ViewCube para reorientar o modelo e ajustá-lo à janela.

3. Clique em OK

Para definir a vista frontal

• Clique com o botão direito do mouse em ViewCube, e clique em Definir Vista Atual como Frontal.

Para restaurar a vista frontal

• Clique com o botão direito do mouse em ViewCube e clique em Redefinir frontal.

Para definir a vista inicial

• Clique com o botão direito do mouse em ViewCube e clique em Definir vista atual como inicial.

Para reorientar o modelo para a vista inicial

• Clique com o botão direito do mouse no ViewCube e clique em Ir para o início.

Para aplicar a vista inicial salva na vista atual

• Clique com o botão direito em Início (), localizado perto do ViewCube.
