Para preservar uma região do Gerador de forma
É possível preservar operações da interface para que elas não sejam alteradas durante o processo de criação de forma.
Provavelmente, você desejará preservar determinadas regiões do seu modelo quando gerar uma forma. Por exemplo, os furos de parafuso ou outras conexões precisarão existir na peça gerada para que ela possa continuar funcionando como planejado.
Para garantir que essas regiões de conexão não sejam removidas durante o processo gerativo, utilize a ferramenta Preservar região. A ferramenta Preservar região oculta a geometria subjacente da otimização. Há dois métodos disponíveis para definir uma região:

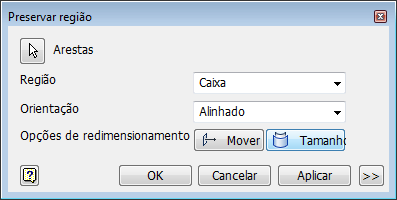

- Caixa

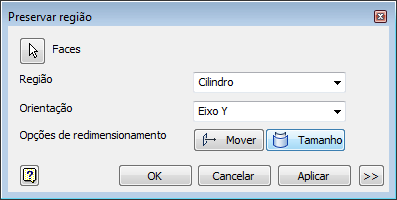

- Cilindro
- Na guia Análise
painel Metas e critérios, clique em

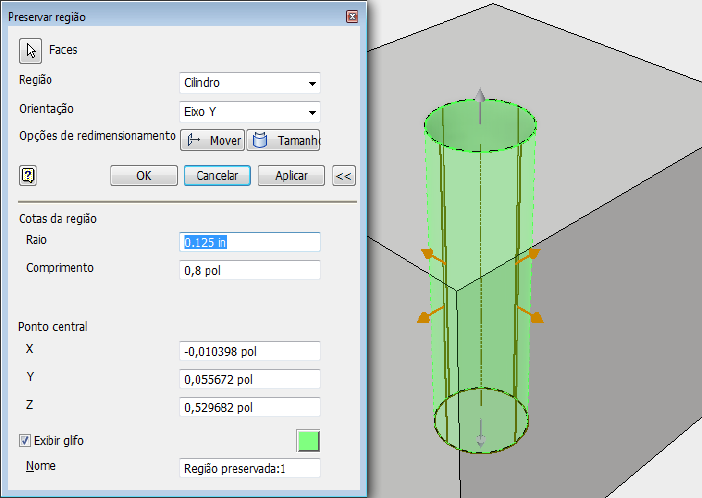

Preservar região. - Selecione a geometria a ser preservada. A ferramenta Preservar região detectará automaticamente a geometria selecionada e fará uma estimativa inicial para os limites da região preservada. Você pode alterar a forma da região selecionando Caixa ou Cilindro na lista suspensa.
- Defina Opções de redimensionamento como Tamanho e arraste as setas na fronteira da região preservada para ajustar o tamanho da região a ser preservada. Você pode controlar a altura, o comprimento e a largura de uma caixa, ou o raio e o comprimento de um cilindro.
- Defina Opções de redimensionamento como Mover e arraste as setas para realocar a região ao longo dos eixos principais, ou arraste o centro para mover a região preservada livremente no espaço.
- Se necessário, expanda a caixa de diálogo Preservar região e modifique o ponto central e as cotas da região manualmente. Você também pode ajustar a orientação da região de tipo cilindro. Quando terminar, clique em OK.
