Para recortar ou quebrar faces de interseção (Reparar e Construção)

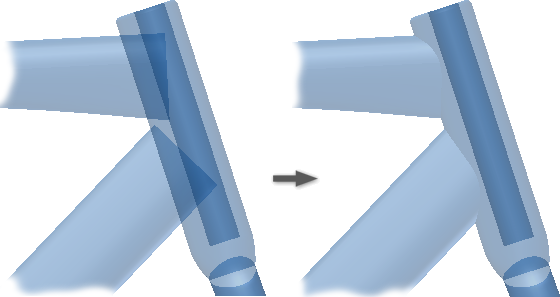

Use Interseção de faces para recortar ou dividir as faces com interseção. Deve ser executado em combinação com a opção Estender as faces para garantir que as faces tenham interseções.

1. Abra um arquivo que contenha superfícies e insira o ambiente de reparo ou de construção.

2. Na faixa de opções, execute um dos procedimentos a seguir:

   • Clique na guia Reparar painel Modificar Interseção de Faces.
   • Clique na guia Construção painel Superfície Interseção de Faces.

3. Use um destes métodos para selecionar as superfícies:

   • Aparar. Clique em Recortar e selecione duas superfícies com interseções, certificando-se de selecionar a área que deseja manter. As superfícies são recortadas na interseção.
   • Quebrar. Clique em Interromper e selecione duas superfícies com interseções. As superfícies são divididas na interseção. Todas serão inseridas no mesmo grupo do navegador.
   Observação: Se mais de duas superfícies tiverem interseções, somente poderão ser recortadas duas por vez.

4. Para continuar, clique em Recortar ou Interrupção e selecione as superfícies na janela de desenho.

5. Quando tiver acabado, clique em Concluir.
