Para aplicar rasgo em chapas de metal

Alguns projetos de chapa de metal (por exemplo, formas transicionais criadas com Flange de Transição) criados a partir de esboços de perfil fechado requerem um rasgo para planificá-los.

Uma operação de corte também pode criar uma folga, mas a operação Rasgo tem arestas normais com respeito à superfície de corte e diversas opções para simplificar a criação de operações.

É possível criar rasgos de três maneiras:

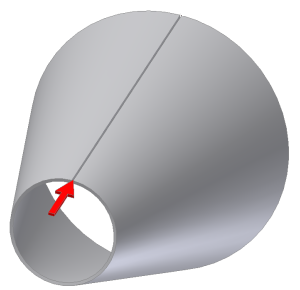

• O rasgo de Ponto único utiliza um único ponto na aresta de uma superfície. O ponto selecionado pode ser um ponto central em uma aresta, uma extremidade em um vértice de face, um ponto de trabalho ou um ponto esboçado de um esboço criado anteriormente.

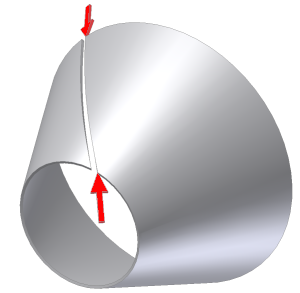

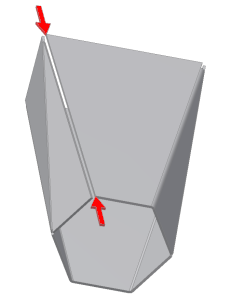

• Um rasgo de Ponto a ponto utiliza pontos nos lados opostos da face para definir o início e o final do rasgo. Os dois pontos podem ser pontos de trabalho, pontos centrais em arestas de face, extremidades em vértices de face ou pontos de um esboço criado anteriormente.



• Um rasgo de Extensões de face remove qualquer face selecionada completa (normalmente, uma face de dobra). Use uma operação de Rasgo de Extensão de Face para remover uma face de dobra pequena resultante de um Flange de Transição criado usando a saída Dobradeira.



É possível inserir uma operação de Rasgo em qualquer lugar do histórico de operações. Um único modelo de chapa de metal pode conter várias operações de Rasgo.

As legendas que são exibidas na caixa de diálogo Rasgo dependem do tipo de rasgo especificado.

1. Na faixa de opções, clique na guia Chapa de metal painel Modificar Rasgo .
2. Na caixa de diálogo Rasgo, na lista suspensa Tipo de rasgo, especifique como criar o rasgo.
   • Ponto Único. Cria um rasgo de um único ponto selecionado.
   • Ponto a ponto. Cria um rasgo dos pontos inicial e final selecionados.
   • Extensões de face. Remove a face selecionada para definir um rasgo.
3. Utilize Face de Rasgo para selecionar a face do modelo de chapa de metal onde deseja aplicar o rasgo.
4. Para um rasgo de ponto único ou de ponto a ponto, execute um dos procedimentos a seguir:
   • Para um rasgo de um único ponto, utilize Ponto de Rasgo e, a seguir, selecione o ponto que define o local do rasgo.
   • Para um rasgo de ponto a ponto, utilize Ponto Inicial para selecionar o ponto inicial e, a seguir, utilize o Ponto Final para especificar o ponto final do rasgo.
5. (Opcional) Para um rasgo de ponto único ou de ponto a ponto, no valor de folga do rasgo, insira um valor diferente do GapSize.
6. (Opcional) Para um rasgo de ponto único ou de ponto a ponto, especifique se deseja localizar a folga do rasgo no ponto selecionado ou deslocada à esquerda ou à direita.
   • Inverter lado ou Desloca a folga do rasgo para o lado oposto do ponto selecionado.
   • Ambos os lados Desloca a folga do rasgo para ambos os lados do ponto selecionado.
