Configurações e representações

Utilize as configurações para manter uma série ou um conjunto comum de projetos. Utilize representações para controlar os aspectos de vista e posicionais do projeto.

Configurações

Utilize iParts e iAssemblies para gerenciar configurações de produtos. Utilize estados de modelo para gerenciar estágios de fabricação e operações de nível de montagem ou um conjunto de projetos.

Utilize iFeatures para criar famílias de operações usadas com frequência.
Utilize iParts e iAssemblies para criar famílias de produtos controladas por um modelo principal. Cada membro tem suas próprias propriedades e número de peça e é armazenado em um arquivo separado que pode ser gerenciado e liberado. iAssemblies utilizam Excluir para remover membros.
Utilize estados de modelo para capturar estágios de fabricação, operações de nível de montagem, versões simplificadas ou um conjunto de projetos em um único arquivo. Cada membro pode ter seu próprio número de peça, lista de materiais e outras propriedades. Os estados de modelo utilizam a opção Suprimir para remover membros. Membros suprimidos não participam da lista de materiais nem consomem memória. Também é possível utilizar estados de modelo para criar uma representação substituta de uma montagem que reduza a sobrecarga ou proteja a propriedade intelectual.

Editar escopo

As configurações a seguir determinam como estados de modelo, iParts e iAssemblies reagem a edições. Todos os membros respondem a edições quando Editar escopo de família está ativado. Somente o membro ativo responde a edições quando Editar escopo do membro está ativado. Para modificar as configurações de escopo:

Na faixa de opções, clique na guia Gerenciar painel Criar Editar escopo da família .

Quando você ativa Editar escopo da família, as operações ou os componentes adicionados ao membro ativo são adicionados a todos os membros. Colunas de tabela não são adicionadas neste modo.
Na faixa de opções, clique na guia Gerenciar painel Criar Editar escopo de membro .

Quando você ativa Editar escopo de membro, as operações ou os componentes adicionados ao membro ativo não são adicionados a todos os membros. Colunas de tabela são adicionadas e removidas neste modo.

Observação: Excluir é uma operação global e ignora a configuração Editar escopo de membro. Para remover uma operação ou um componente da participação no membro ativo, ative Editar escopo de membro e edite a tabela.

Para remover membros da participação:

Utilize Suprimir na tabela referente a estados de modelos.
Utilize Excluir na tabela referente a iAssemblies.

Também é possível alterar as configurações de escopo no navegador. Clique em Ativar/desativar edição de escopo para alternar entre Editar escopo de membro e Editar escopo de família.

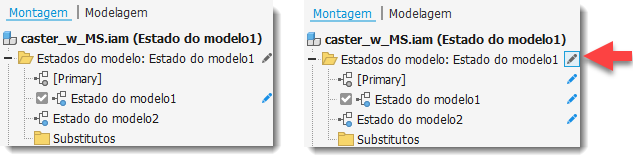

A opção Editar escopo de membro aplica edições ao membro ativo. A opção Editar escopo de família aplica edições a todos os membros. Na imagem a seguir, Editar escopo de membro está ativado à esquerda e Editar escopo de família está ativado à direita.

Representações

Utilize representações para manter um grupo de estados e atributos salvos para um documento.

Utilize representações de vista para salvar configurações de exibição que podem ser acessadas por nome ao trabalhar no componente. As vistas controlam a visibilidade do componente, além da cor e de outras propriedades relacionadas à vista.
Utilize representações posicionais para configurar uma montagem em diferentes posições e estados.

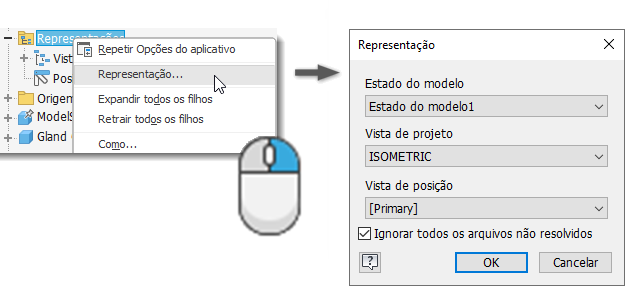

Dica: Clique com o botão direito do mouse na pasta Representações no navegador para definir as representações desejadas.

Como sei qual tenho que utilizar?

A tabela a seguir contém uma descrição da utilização e das áreas de impacto das configurações e representações. Consulte esta informação para determinar a combinação e o tipo adequados a serem usados.

Ferramenta	Vista	Posição	Estados do modelo	iParts/iAssemblies
Objetivo	Estado de visibilidade, substituições de cor, posição da câmera, vista de corte, esboço, cota, anotação e visibilidade da operação de trabalho	Exibir as montagens em estados ou posições físicas diferentes	Crie peças e montagens vinculadas a tabela em um único arquivo.	O modelo principal gera peças e montagens vinculadas a tabela. Cada membro é armazenado em um arquivo separado que pode ser gerenciado e liberado.
Arquivos separados	Não	Não	Não	Sim
É utilizado para administrar	Visibilidade e outros atributos da vista	Valor de restrição, estado de fixação, valores de deslocamento de posição	Supressão de operações e componentes, simplificação de montagens (substitutos)	Exclusão de componentes, supressão de operações de peça (e outras propriedades de configuração)
Efeito em janela de desenho	Múltiplas	Altera a posição dos componentes da montagem	A visualização do modelo é alterada para refletir o membro ativo	A visualização do modelo é alterada para refletir a linha ativa da tabela
Efeito na lista de materiais da montagem e na lista de peças do gerenciador de desenhos	Sim (é possível filtrar a lista de peças para exibir somente os membros da vista de projeto)	Não	Sim Componentes suprimidos não participam da lista de materiais nem da lista de peças	Sim Componentes excluídos não participam da lista de materiais nem da lista de peças
Acesso com comandos do Gerenciador de desenhos	Vista base, Editar vista	Vista base, Editar vista (somente para Vista base)	Vista base, Editar vista (a vista pode exibir qualquer uma das configurações definidas)	Vista base, Editar vista (a vista pode exibir qualquer uma das configurações definidas)
Utilização no gerenciador de desenhos	Criação de vistas personalizadas ou especializadas sem reorganizar a montagem. Agilização da geração de vistas e possibilidade de filtrar a lista de peças para exibir somente membros da vista de projeto	Visualização de montagens em posições diferentes	Documentação de estágios de fabricação, operações de montagem ou um conjunto de projetos	Documentação de variantes e famílias de produtos

Observação: As representações de vistas podem reduzir o consumo da memória gráfica e acelerar a criação de vistas porque as linhas ocultas não são calculadas para os componentes invisíveis. Também podem afetar a memória do sistema. Se for carregada uma montagem com uma representação de vista, nem todas as partes do arquivo ou arquivos invisíveis serão carregados na memória. No entanto, se todos os componentes estiverem ativados, serão carregados todos os segmentos na memória. Uma vez carregados, desativar a visibilidade não descarregará nenhuma parte do arquivo da memória.
