Para trabalhar com conjuntos de bloqueio

Criação de um bloqueio lateral

Inserção da trava lateral

Em general, o bloqueio macho é ligado à face inferior da placa superior. O bloqueio fêmea é ligado à face superior da placa inferior. Para ligar um bloqueio lateral, defina em primeiro lugar a face base, a face de referência, a distância e o deslocamento.

• Face base: a superfície superior ou inferior das placas base do molde, que estabelece a localização do plano de partição.
• Face de referência: a face à qual a trava lateral é conectada.

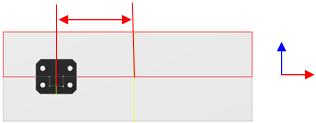

• Distância: a medida entre o centro da face de referência e o centro da trava lateral.

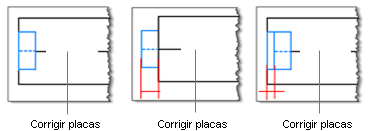

• Deslocamento: a distância na placa de molde em que a trava lateral é inserida. Os valores negativos indicam que a trava lateral é externa às placas base do molde; os valores positivos indicam que a trava lateral foi inserida.

1. Na guia Montagem de molde, clique em Trava do molde.

2. Na caixa de diálogo Trava do molde, selecione o tipo de centralizador na caixa suspensa Tipo.

   Observação: Na lista suspensa Categoria da caixa de seleção, selecione Trava lateral.

3. Na tabela situada junto à imagem, altere os parâmetros.

4. Clique em Face base e, na janela de desenho, selecione a face superior ou inferior das placas para alinhamento.

5. Clique em Face de referência e, na janela de desenho, selecione uma face perpendicular à face base.

6. Na caixa de diálogo Trava do molde, em Posicionamento, insira valores para definir a posição do componente:

   • O primeiro valor ajusta a posição do bloqueio lateral com relação ao centro da face de referência.
   • O segundo valor ajusta o deslocamento a partir da face de referência.

7. Para inserir uma trava lateral simétrica, selecione Posição simétrica.

8. Clique em OK ou em Aplicar.

Criação de um centrador

Inserção do centralizador

Em general, o bloqueio macho é ligado à face inferior da placa de destino. O bloqueio fêmea é ligado à face superior da placa de destino. Antes de ligar um centrador, determine a face base, a Referência 1, a Referência 2 e se deseja girar o centrador.

• Face base: a superfície superior ou inferior das placas base do molde ou da face do núcleo e da cavidade. Permite definir a localização do plano de partição.
• Referência 1: a primeira das duas arestas da face que está mais próxima da localização do centralizador.
• Referência 2: a segunda das duas arestas da face que está mais próxima da localização do centralizador.
• Girar: o grau de rotação do centralizador. Somente disponível para o centrador de barra de conicidade.

1. Na guia Montagem de molde, clique em Trava do molde.

2. Na caixa de diálogo Trava do molde, selecione o tipo de centralizador na caixa suspensa Tipo.

   Observação: Na lista suspensa Categoria da caixa de seleção, clique em Centralizador.

3. Clique em Bloquear base do molde ou Bloquear núcleo e cavidade para especificar se você deseja utilizar o centralizador para alinhar as placas do molde ou o núcleo e a cavidade.

4. Na tabela situada junto à imagem do componente, altere os parâmetros.

5. Clique em Face base e, na janela de desenho, selecione a face superior ou inferior das placas para alinhamento.

6. Clique em Referência 1 e, na janela de desenho, selecione uma aresta da face base.

7. Clique em Referência 2 e, na janela de desenho, selecione a segunda aresta da face base perpendicular à primeira aresta de referência.

8. Para inserir o componente nos gráficos, clique na linha de cota e insira um valor na caixa Editar.

9. Se você utiliza um centralizador de barra de conicidade, clique em Girar para definir a rotação do centralizador.

10. Para inserir um centralizador simétrico, selecione Posição simétrica.

11. Clique em OK ou em Aplicar.

Edição de um conjunto de bloqueio

1. No navegador do Projeto de molde, abaixo de Travas do molde, clique com o botão direito do mouse no nó Trava lateral ou Centralizador e clique em Editar operação.
2. Na caixa de diálogo Trava do molde, altere os parâmetros.
3. Clique em OK.

Exclusão de um conjunto de bloqueio

• No navegador do Projeto de molde, abaixo de Travas do molde, clique com o botão direito do mouse no nó Trava lateral ou Centralizador e clique em Excluir.
