Sobre superfícies de fechamento, de costura e regradas
Sobre superfícies do limite
O recurso Superfície do Limite gera uma superfície plana ou 3D a partir de um esboço 2D fechado, um limite fechado ou uma combinação dos dois. O padrão das superfícies é de contato (G0), mas pode apresentar condições de aresta tangente (G1) ou suave (G2) aplicadas a cada aresta de modelo.

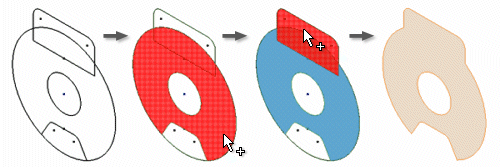

Selecione um ou mais esboços 2D fechados para formar a região única. Ao selecionar um esboço fechado, a região correspondente é ressaltada na janela de desenho e só é permitido criar um fechamento plano. Essa técnica coincide com a seleção de perfis para Extrusão.
Ou selecione um ou mais esboços 2D ou 3D fechados para formar um fechamento não plano. Ao selecionar um esboço fechado, a região correspondente é ressaltada na janela de desenho. Uma vez ressaltada a região, é possível utilizar Selecionar outro para selecionar a geometria específica do esboço.

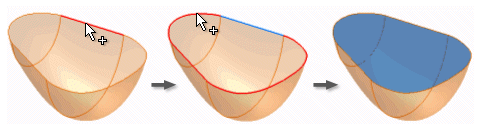

Finalmente, você pode selecionar as arestas que definem um contorno fechado. Como as arestas contínuas devem compartilhar a mesma condição de aresta, todas as arestas de superfície selecionadas que sejam tangentes ou contínuas com respeito para o item anterior são combinadas. Se a caixa de seleção Cadeia Automática de Arestas for desmarcada, o encadeamento será interrompido na primeira seleção não tangente.

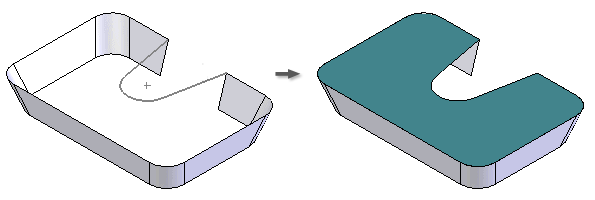

Utilize os modelos de arestas e esboços para definir um limite. Ao selecionar um limite fechado, a região é definida e ressaltada na janela de desenho. Se a visualização estiver ativada, uma visualização também poderá existir.
Em todos os métodos de seleção, o comando OK é ativado quando um contorno fechado é definido para que você possa selecionar mais contornos. Ao selecionar mais contornos, você pode definir contornos internos e externos que produzam ilhas na superfície. Se uma região plana for selecionada, não será possível selecionar mais contornos.
Dicas para criar superfícies do limite:
- Se você criar um fechamento de limite com restrições de tangência, evite usar faces de suporte que sejam perpendiculares a um único plano imaginário. Um ângulo que não é de 90 graus é previsto.
- Evite criar um fechamento de limite na geometria de construção que consista em uma única curva de segmento fechado (círculo, elipse ou spline fechado).
- Para obter melhores resultados, costure superfícies do limite a superfícies adjacentes antes de criar operações, como esculpir, casca, espessura/deslocamento.
Sobre superfícies compostas
No ambiente de peças, é possível utilizar o comando Costurar para unir várias superfícies de arestas coincidentes a fim de criar uma superfície composta. Essa operação é paramétrica; alterações nas superfícies principais atualizam a superfície composta.
As arestas das superfícies devem ser adjacentes para serem costuradas. O comando Costurar tem um controle de tolerância que fornece um limite superior e ajuda a determinar quais arestas devem ser unidas.
Sobre superfícies regradas

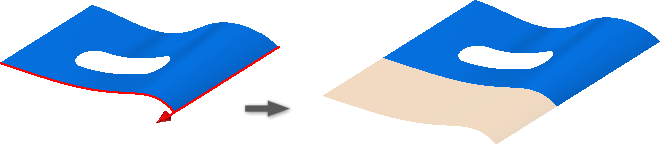

O recurso Superfícies Regradas cria superfícies que estendem a distância e direção especificadas a partir das arestas selecionadas. Superfícies regradas são geralmente utilizadas em projetos de fundição para criar superfícies de partição ou extensões suaves para superfícies complexas. Especifique o tipo para obter os resultados desejados.

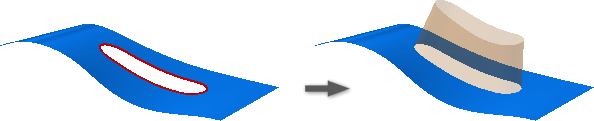

Use a opção Normal para criar uma normal de superfície para a aresta selecionada.

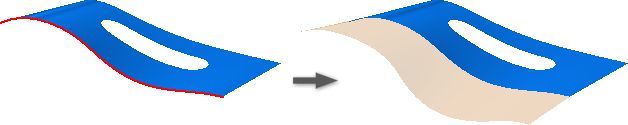

Utilize a opção Tangente para criar uma extensão que mantém a curvatura da tangência.
Utilize a opção Vetor para especificar a direção selecionando uma face, plano de trabalho, borda ou eixo.
