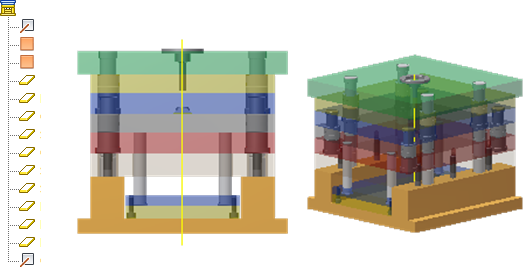

Referência do comando Criação do porta-molde

Eixo central | Seleciona uma aresta ou um eixo para definir o eixo central a fim de restringir o eixo Z da montagem MA. |
Plano de alinhamento | Seleciona um plano ou uma face para definir o plano de alinhamento a fim de restringir o plano XZ da montagem MA. |
Plano de partição | Seleciona um plano ou uma face para definir o plano de partição. Essa opção restringe o plano com uma aresta selecionada de referência. |
Placa de presilha superior | Seleciona uma ou mais peças como a parte superior da placa de fechamento. |
Placa da tira do canal de injeção | Seleciona uma ou mais peças como a placa da tira do canal de injeção. |
Placa da cavidade (AP) | Seleciona uma ou mais peças como a placa da cavidade. |
Placa da tira | Seleciona uma ou mais peças como a placa da tira. |
Placa de núcleo (BP) | Seleciona uma ou mais peças como a placa macho. |
Placa de suporte | Seleciona uma ou mais peças como a placa de suporte. |
Bloco espaçador | Seleciona uma ou mais peças como o bloco espaçador. |
Placa extratora do retentor | Seleciona uma ou mais peças como a placa do retentor do extrator. |
Placa extratora (EP) | Seleciona uma ou mais peças como a placa extratora. Essa opção é utilizada para montar o pino extrator ou a montagem da pinça. |
Placa de presilha inferior | Seleciona uma ou mais peças como a placa de presilha inferior. |
Linha de centro | Seleciona um plano de trabalho ou um eixo de trabalho para cada placa de molde para permitir a criação automática de linhas de centro do desenho 2D. |
