Para criar uma superfície de partição estendida

O comando Estender superfície de canal de escoamento cria, edita ou exclui uma superfície de canal de escoamento estendendo ao longo da tangente ou regra da face e das arestas selecionadas.

Crie uma superfície de partição por extensão

1. Na guia Núcleo/Cavidade, clique em Estender superfície de canal de escoamento .

2. Na caixa de diálogo, selecione o Tipo complementar de regra ou tangente.

3. Na janela de desenho, selecione a face necessária na peça de plástico.



4. Na janela de desenho, selecione as arestas necessárias na peça de plástico. De forma opcional, selecione Cadeia automática de arestas.

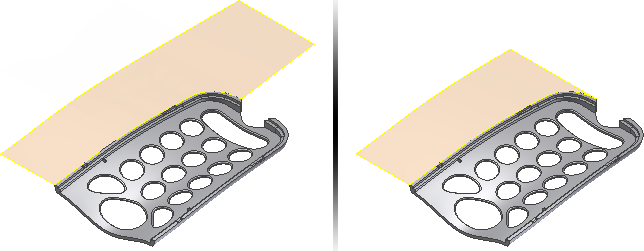

5. Clique em Aplicar para criar a superfície de canal de escoamento. A imagem a seguir mostra uma superfície de tangente à esquerda e uma superfície de regra à direita.



Editar uma superfície de partição estendida

1. No navegador do Projeto de molde, em Superfícies de canal de escoamento, clique com o botão direito do mouse no nó Superfície de canal de escoamento estendida e clique em Editar operação.
2. Na caixa de diálogo Estender superfície de canal de escoamento, altere os parâmetros.
3. Opcionalmente, selecione uma nova face e arestas na peça.
4. Clique em OK.

Excluir uma superfície de partição estendida

• No navegador do Projeto de molde, em Superfícies de canal de escoamento, clique com o botão direito do mouse no nó Superfície de canal de escoamento estendida e clique em Excluir.
