Para trabalhar com cortes em chapa de metal

É possível especificar cortes perpendiculares ou cortes em uma dobra. É possível também projetar a geometria planificada em seu esboço.

Novidades: 2025

Por praticidade, você também pode projetar a geometria planificada no esboço.

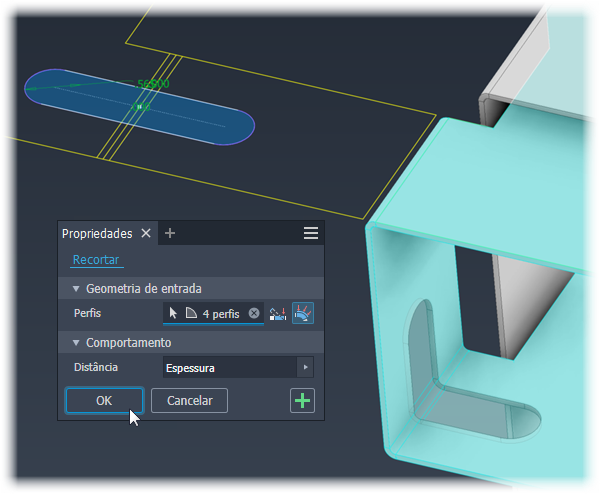

Planificar geometria de esboço para operação de corte

Quando você cria um esboço de perfil para ser usado em uma operação de corte em várias dobras, é útil que a geometria planificada seja projetada no esboço. Esse comando projeta a face planificada ao longo das linhas de dobra, que você pode usar para cotar o seu esboço.

1. Selecione uma face plana para iniciar o esboço.
2. Use a opção Projetar planificação (localizada com os comandos Projetar geometria e Projetar arestas de corte) para selecionar faces junto à face de esboço selecionada originalmente.
3. Use a opção Fatiar gráfico do esboço para remover a geometria do modelo dobrado do plano do esboço.

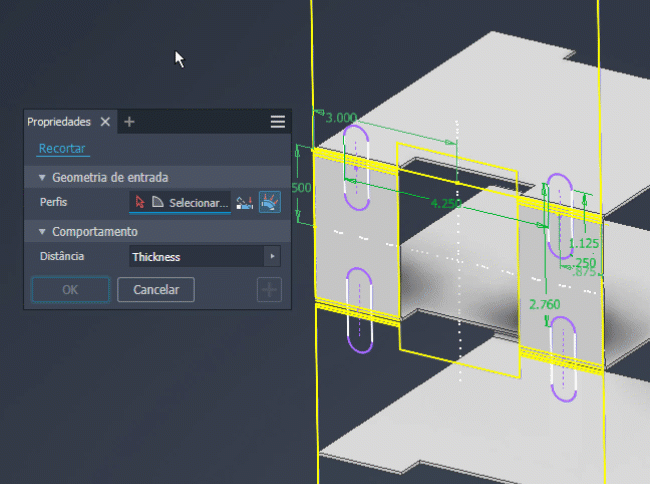

Aplicar cortes em dobras

1. Na faixa de opções, clique na guia Chapa de metal painel Modificar Corte .

2. No painel Propriedades, para Geometria de entrada, o seletor Perfil está ativo e, se houver somente um perfil, ele será selecionado automaticamente.

   • Se houver vários perfis, clique no seletor Perfis, se ele não estiver ativo, e selecione um ou mais perfis para o corte.
   • Se houver vários corpos no arquivo de peça, clique no seletor Sólidos para selecionar o corpo participante.

3. Ao lado do seletor Perfis, clique em Em dobra. A operação de corte efetua a extrusão para a distância especificada, a Espessura é o padrão e envolve as dobras normais às faces afetadas, mantendo os parâmetros da geometria do esboço. Na planificação, o corte corresponde ao perfil de esboço.

4. Clique em OK ou Aplicar se forem necessárias operações de corte adicionais e os perfis estiverem prontos.

Aplicar cortes normais à face do esboço

1. Na faixa de opções, clique na guia Chapa de metal painel Modificar Corte .

2. No painel Propriedades, para Geometria de entrada, o seletor Perfil está ativo e, se houver somente um perfil, ele será selecionado automaticamente.

   • Se houver vários perfis, clique no seletor Perfis, se ele não estiver ativo, e selecione um ou mais perfis para o corte.
   • Se houver vários corpos no arquivo de peça, clique no seletor Sólidos para selecionar o corpo participante.

3. Ao lado do seletor Perfis, clique em Normal do corte.

4. Em Comportamento, selecione as opções necessárias para criar a operação de corte desejada:

   • Distância. Define a profundidade do corte. O método padrão cria um corte perpendicular ao plano do esboço. À direita do campo Distância, clique no método que deseja utilizar para definir a distância. O resultado do recurso de corte é visualizado em vermelho.

     • Especifique uma distância para o recurso de corte.



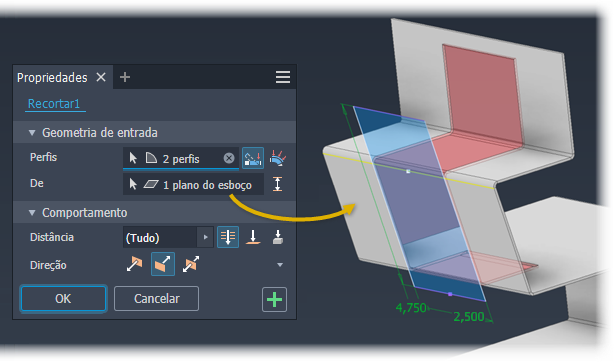

     • Através de todos: executa a extrusão do perfil de corte através de todas as operações e os esboços na direção especificada.

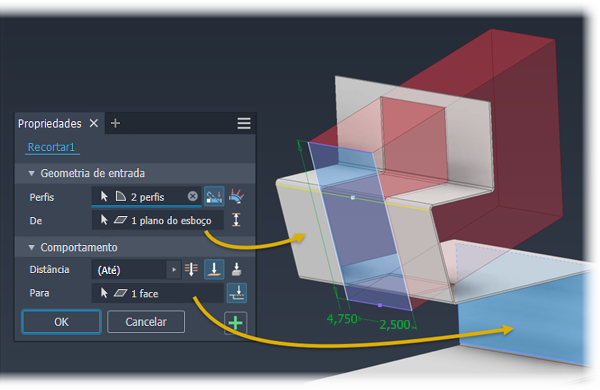

     • Para: efetua a extrusão do perfil de corte até a face ou o plano de trabalho selecionado. É possível terminar o corte em uma face que se estenda além do plano de terminação. Em uma montagem, a face ou o plano podem estar em outra peça. Especifica se o corte se estenderá além da face selecionada.

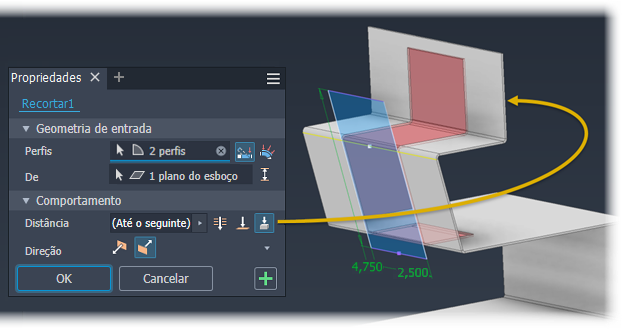

     • Para o seguinte: seleciona a próxima face ou plano em que será finalizada a extrusão na direção especificada. Utilize este seletor para selecionar um sólido ou uma superfície na qual terminar o corte e determinar a direção.



     • Outras formas de especificar a distância são acessadas a partir do menu desdobrável do seletor e incluem:

       • Medir. Utiliza a distância definida por dois pontos ou uma aresta para a espessura do corte.
       • Selecionar cota de operação. Exibe as cotas de um recurso selecionado. Utiliza a distância determinada por uma cota selecionada como a espessura do corte.
       • Listar parâmetros. Exibe uma lista de parâmetros definidos no arquivo. É possível selecionar um deles como a espessura do corte.

5. O plano do esboço especifica a direção. Existem opções para a direção do plano do esboço, que são:

   • . Inverte a direção do corte da configuração padrão. Útil quando é criado o esboço de corte em um plano de trabalho. Quando o esboço é criado em uma face da chapa de metal, não resulta uma remoção de material.

   • . Remove o material do plano do esboço selecionado para a espessura de material da peça. Direção padrão.

   • . Define o esboço de recorte como o plano médio da espessura de recorte. Pode ser útil quando o esboço de recorte é criado em um plano de referência posicionado apropriadamente.

     Dica: Se a operação de corte não for visualizada, tente selecionar outra opção de direção.

Para cortar entre duas faces

1. Clique no seletor Perfis, se ainda não estiver ativo, e selecione um ou mais perfis.

2. À direita do seletor De, clique em Entre e selecione a face inicial para a operação de corte. O parâmetro Distância é atualizado para mostrar que Entre está selecionado.

   Observação: Se a face De não estiver diretamente em linha com o perfil de corte, a opção Estender face para a operação inicial será ativada.

3. Se não estiver ativo, clique no seletor Para e, em seguida, selecione a face na qual o recurso de corte terminará.

   Observação: Se a face Para não estiver diretamente em linha com o perfil de corte, a opção Estender face para a operação final será ativada.

4. Clique em OK para criar a operação de corte.
