Modelagem esquemática

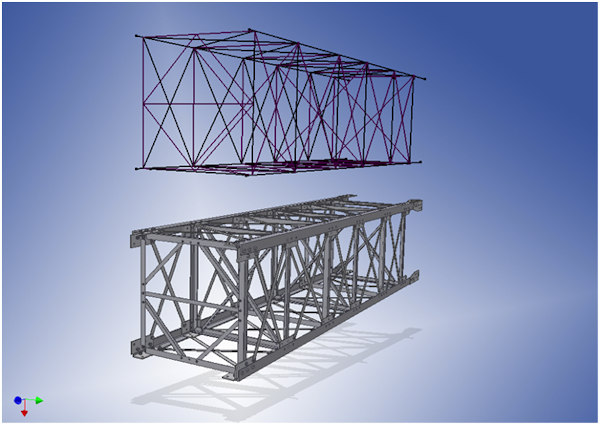

No método de modelagem esquemática, você coloca todos os fatores conhecidos em um arquivo do esqueleto. Em seguida, você usa esse arquivo como base para a maioria das submontagens e peças da montagem.

O método de modelagem esquelética pode ser usado, esteja você no modo Rápido ou no modo Completo ao trabalhar em uma montagem.

Um arquivo do esqueleto pode conter qualquer tipo de elemento em qualquer combinação. As informações a seguir são informações típicas criadas em um arquivo de esqueleto:

• Esboços Definem o conceito do produto final ou são usados como um layout de diferentes áreas da montagem.
• Geometria de trabalho Define pontos importantes de conexão, direções axiais e planos de trabalho que definem níveis de montagem.
• Parâmetros Definem valores importantes para o tamanho da peça, ângulos para as inserções e outros valores conhecidos para o projeto.
• Sólidos Definem os volumes para a montagem final como uma peça única ou para definir as subáreas do projeto.

Vantagens

• Crie componentes ou montagens com simplicidade.
• Modifique projetos com facilidade.
• Faça referência a conexões comuns ou localizações críticas a partir de um único arquivo.
• Você pode estar no modo de publicação rápida e usar modelagem esquemática. Esse método é útil principalmente em modelos de montagens grandes.

Desvantagens

• Aumento leve no volume de dados.
• Criação adicional de esboços de esqueleto.

Comandos do Inventor frequentemente usados com modelagem esquemática

• blocos de esboço
• Restrições do esboço
• Criar peça
• Criar componentes
• Derivar
• Adaptabilidade
