Dicas para comparar os comandos de controle da distância

O comando Cota geral, além de editar as cotas no local, é um comando de edição que controla as cotas lineares, angulares e radiais de esboços de pontos e segmentos de roteamentos definidos manualmente. Ademais, tubos e tubulações do Autodesk Inventor fornece uma variedade de comandos para controlar a distância em regiões de roteamento automático e segmentos de roteamento de esboço em roteamentos de tubulação rígido ou tubo curvo. Entre os comandos disponíveis estão:

• Mover nó, para pontos de rota intermediários associados a um acessório de acoplamento padrão em uma região de rota automática.
• Editar posição, tanto para pontos de rota intermediários associados a um acessório de acoplamento padrão como para segmentos intermediários de uma região de rota automática.
• Mover/Girar 3D, para pontos de rota intermediários de esboço e pontos de rota de terminais livres.
• Editar orientação de acessório, para acessórios inseridos.

Estes comandos permitem realizar ajustes dinâmicos nos segmentos de rota de uma rota rígida. Por exemplo, é possível colocar um tubo em T inserido, uma cruz ou qualquer outro acessório de maneira precisa. Normalmente, estes comandos oferecem informação visual sobre distâncias concretas, mas as definições da informação de ferramentas podem variar.

• Antes de aplicar nestes comandos, é possível obter uma distância mais exata controlando a precisão da cota linear. A precisão padrão é 0,123. Para alterar a configuração atual, clique na guia Ferramentas painel Opções Configurações do documento guia Unidades e selecione uma opção na lista Precisão de exibição de cotas lineares.
• Para verificar a distância, clique na guia Ferramentas painel Medir Distância e selecione dois pontos.

Mover nó

A informação de ferramenta representa a distância relativa entre a posição do ponto de rota anterior e a posição de destino do ponto de rota que se deseja mover. O cálculo tem base na direção em que foi criada o rota.

O seguinte exercício oferece um exemplo de uma rota de tubulação rígida. É assumido que a rota foi criada de esquerda a direita.

1. Crie uma rota rígid única como é exibido na ilustração seguinte.



2. Use a guia Rota painel Criar Mover nó e, no navegador de modelo ou na janela de desenho, selecione um ponto de rota para movê-lo.



3. Arraste o cursor para mover o ponto de rota para a frente e para trás pelo segmento.

   Observe como o valor que aparece na informação de ferramenta representa a distância entre o ponto de rota anterior e a posição de destino, o ponto (1) e o ponto (3).



   • Ponto (1): ponto de rota anterior no ponto 2
   • Ponto (2): ponto de rota que será movido
   • Ponto (3): posição de destino do ponto 2
   • Ponto (4): ponto de rota seguinte no ponto 2

4. Clique para definir a posição.

Editar posição

A informação de ferramenta representa a distância relativa entre a posição original e a posição de destino do ponto de rota que será movido.

O seguinte exercício oferece um exemplo de uma rota de tubulação rígida.

1. Crie uma rota rígid única como é exibido na ilustração seguinte.



2.  No navegador de modelo ou na janela de desenho, clique com o botão direito do mouse no ponto de rota e selecione Editar posição.

3. Mova o cursor sobre o eixo vermelho.

   Observe como o valor que aparece na informação de ferramenta representa a distância entre a posição original e a posição de destino, o ponto (2) e o ponto (3).



   • Ponto (1): ponto de rota anterior no ponto 2
   • Ponto (2): ponto de rota que será movido
   • Ponto (3): posição de destino do ponto 2
   • Ponto (4): ponto de rota seguinte no ponto 2

4. Clique com o botão direito do mouse e selecione Concluído.

• Clique com o botão direito do mouse e selecione Inserir distância para definir um valor.
• Mova o cursor sobre o eixo de direção e, a seguir, insira diretamente um valor de distância com o teclado quando aparecer o ponto de rota verde. A caixa de diálogo Inserir distância será aberta automaticamente e exibirá o valor. Pressione Enter para definir a posição.

Editar orientação de acessório

Está disponível no menu de contexto de um acessório inserido quando o trecho estiver ativo. A informação de ferramenta representa a distância relativa entre o ponto de rota mais próximo e a posição de destino do ponto de rota associado ao acessório. A direção de criação da rota não afeta a informação de ferramenta neste caso.

O seguinte exercício oferece um exemplo de uma rota de tubo curvo.

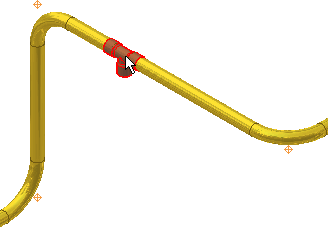

1. Selecione um acessório para editar a posição.



2. Clique com o botão direito do mouse no acessório e selecione Editar orientação de acessório.

3. Mova o cursor pelo eixo vermelho na direção que é exibida na seguinte ilustração.

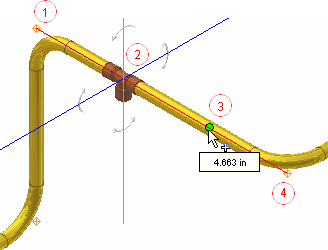

   Observe como a informação de ferramenta exibe a distância da posição de destino e o ponto de rota mais próximo na direção do cursor, o ponto (3) e o ponto (4).



   • Ponto (1): ponto de rota anterior ao acessório de tubo em T no ponto 2
   • Ponto (2): acessório de tubo em T que será movido
   • Ponto (3): posição de destino do acessório de tubo em T
   • Ponto (4): levar ponto de rota ao acessório de tubo em T, ponto de rota mais próximo na direção do cursor

4. Clique para definir a posição do acessório.

5. Para executar uma comparação, mova o acessório que acaba de colocar na direção contrária.

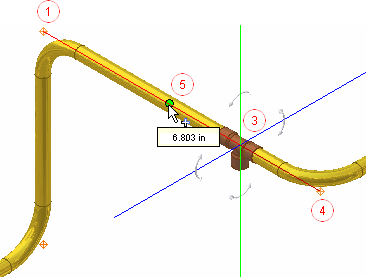

   Observe como a informação de ferramenta exibe a distância da posição de destino e o ponto de rota mais próximo na direção do cursor, o ponto (5) e o ponto (1).



   • Ponto (1): levar ponto de rota ao acessório de tubo em T, ponto de rota mais próximo na direção do cursor
   • Ponto (3): acessório de tubo em T que será movido
   • Ponto (4): ponto de rota anterior ao acessório de tubo em T no ponto 2
   • Ponto (5): posição de destino do acessório de tubo em T

6. Clique para definir a posição do acessório.

• Clique com o botão direito do mouse e selecione Inserir distância para definir um valor.
• Mova o cursor sobre o eixo de direção e, a seguir, insira diretamente um valor de distância com o teclado quando aparecer o ponto de rota verde. A caixa de diálogo Inserir distância será aberta automaticamente e exibirá o valor. Pressione Enter para definir a posição.

Mover/Rotacionar 3D

Por padrão, os eixos da tríade são coerentes com o sistema de coordenadas mundial, mas podem variar com a direção de rota. Para definir as distâncias de X, Y, Z relativas à direção do rota de forma correta, é possível redefinir o alinhamento do eixo com o segmento de rota.

A distância em que move o ponto de rota ou o ângulo em que gira o ponto de rota estão representados na caixa de diálogo Mover/Girar 3D. O seguinte exercício oferece um exemplo de uma rota de tubo curvo.

1. Ative uma rota de tubo curvo.

2. Clique com o botão direito do mouse em um ponto de rota inserido manualmente ou em uma extremidade livre, e selecione Mover/Girar 3D.

3. Clique na tríade e não solte o mouse. Realize um dos seguintes procedimentos e insira um valor preciso na caixa de diálogo Mover/Girar 3D:

   • Para definir um movimento preciso por um eixo, clique na cabeça de seta de um dos eixos da tríade.



   • Para definir um movimento preciso em um plano, clique em um plano da tríade.



   • Para definir um movimento preciso não restringido, clique na esfera da tríade.



   • Para definir um ângulo preciso ao redor de um eixo, clique na cabeça de seta de um dos eixos da tríade.



     Observação: Com o comando de arraste livre, será difícil obter uma posição precisa, já que as caixas de valor de segmento da tríade não estão ativas. Para obter mais informações sobre Mover/Girar 3D, consulte Como trabalhar com o comando Mover/Girar 3D.
