Parâmetros de entrada

Tipo de dentes: comum ou de espiral

Coeficiente de engrenagem e número de dentes

Ângulo de pressão (ângulo do perfil da ferramenta) α

Módulo m (com ANSI - unidades inglesas, insira o passo do dente p = π m)

Adendo unitário ha *

Folga unitária c *

Arredondamento de dedendo unitário r f *

Larguras de face b 1 , b 2

Correção de unidades de engrenagem sem-fim x

O tamanho do parafuso helicoidal pode ser especificado utilizando:

• o fator do diâmetro do parafuso helicoidal q
• direção da hélice γ
• Diâmetro do passo d 1

Cálculos geométricos auxiliares

Projeto do módulo, número de dentes, fator do diâmetro do parafuso helicoidal e correção

Cálculo de correção de unidades de engrenagem sem-fim

Projeto da largura de face da engrenagem sem-fim

Projeto de comprimento do parafuso helicoidal

Cálculo da raiz máxima do arredondamento de dentes

Parâmetros calculados

Engrenagem comum ZN

	Módulo axial	m n = m
	Módulo normal	m x = m n cos γ
	Ângulo de pressão axial	α x = a
	Ângulo de pressão normal	α n = arctg (tg α cos γ)
	Ângulo helicoidal/de avanço da rosca	γ = arcsin z 1 /q

Engrenagem espiral ZA

	Módulo axial	m n = m x / cos γ
	Módulo normal	m x = m
	Ângulo de pressão axial	α n = arctg (tg α cos γ)
	Ângulo de pressão normal	α x = α
	Ângulo helicoidal/de avanço da rosca	γ = arctan z 1 /q

Folga normal do dente

p n = π m n

Folga axial do dente

p x = π x

Folga básica do dente

p b = p x cos α x

Aprox.

p z = z 1 p x

Número virtual/alternado de dentes

Ângulo de hélice no cilindro básico

sin γ b = sin γ cos α n

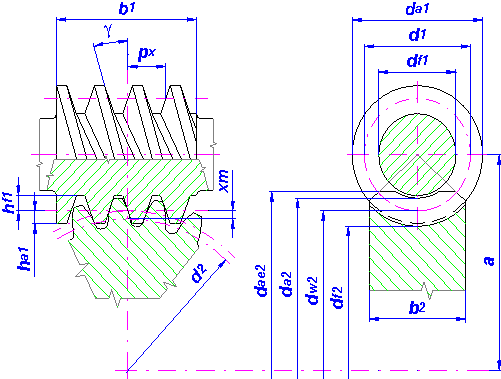

Diâmetro do cilindro do passo do parafuso helicoidal

d 1 = q m

Diâmetro do círculo do passo da engrenagem sem-fim

d 2 = z 2 m x

Diâmetro do cilindro externo do parafuso helicoidal

d a1 = d 1 + 2mh a *

Diâmetro do círculo externo da engrenagem sem-fim

d a2 = d 2 + 2m (h a * + x)

Diâmetro do cilindro raiz do parafuso helicoidal

d f1 = d 1 - 2m (h a * + c * )

Diâmetro do círculo raiz da engrenagem sem-fim

d f2 = d 2 - 2m (h a * + c * - x)

Diâmetro do círculo do rolo helicoidal (de trabalho)

d w1 = d 1 + 2xm

Diâmetro do círculo do rolo da engrenagem sem-fim (de trabalho)

d w2 = d 2

Diâmetro do círculo raiz da engrenagem sem-fim

d b2 = d 2 cos α x

Distância ao centro

Ângulo de chanfro do anel da engrenagem sem-fim

Espessura do dente do parafuso helicoidal no plano normal

Espessura do dente da engrenagem sem-fim no plano normal

Espessura do dente do parafuso helicoidal no plano axial

s x1 = s 1 / cos γ

Espessura do dente da engrenagem sem-fim no plano axial

s x2 = s2 / cos γ

Largura da face de trabalho

b w = min (b 1 , b 2 )

Coeficiente de contato

ε γ = ε α + ε β

em que:

Correção mínima do dente da engrenagem sem-fim

em que:

	h a * 0 = h a * + c * - r f * (1 - sin α)
	c = 0,3	para α = 20 graus
	c = 0,2	para α = 15 graus
