Para subdividir, criar ponte ou espessar faces de forma livre

Subdividir face de forma livre

A subdivisão divide faces existentes em duas ou mais faces, fornecendo mais controle e detalhes ao corpo de forma livre.

1. Clique na guia Forma livre painel Modificar Subdividir .

2. Use o seletor Faces para selecionar faces na janela de desenho.

   Dica: Para adicionar faces, pressione a tecla Ctrl e clique. Para remover faces, pressione a tecla Shift e clique.

3. Na caixa de diálogo Subdividir, especifique o número de faces para a largura e a altura.

4. Especifique o modo de inserção:

   • Simples. Adiciona somente o número de faces especificado. A forma geral pode ser alterada.
   • Exato. Adiciona faces adicionais a áreas adjacentes para preservar a forma atual.

5. Clique em OK.

Criar ponte para faces de forma livre

O comando Ponte conecta corpos ou cria furos em um modelo de forma livre. A edição de um corpo de forma livre com o comando Ponte permite que você desenvolva conexões suaves especificando as faces ou as arestas a serem conectadas.

Na imagem a seguir, são selecionadas faces para fazer a ponte entre dois corpos.

No exemplo seguinte, são selecionadas arestas para fazer a ponte entre dois corpos.

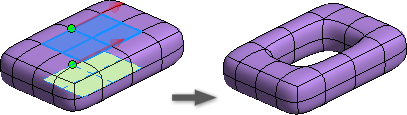

No último exemplo, são selecionadas faces em lados opostos do mesmo corpo para criar uma abertura.

1. Clique na guia Forma livre painel Modificar Ponte .
2. Use o seletor Lado1 para selecionar as faces ou as arestas iniciais da ponte.
3. Use o seletor Lado2 para selecionar as faces ou as arestas finais da ponte.

1. (Opcional) Clique em Inverter para inverter a direção ao redor dos contornos. Como alternativa, é possível selecionar uma aresta perto de uma seta para inverter a direção.
2. Especifique o número de faces a serem criadas entre os lados um e dois.
3. Especifique o número de torções (rotações completas da ponte) entre os lados um e dois.
4. Clique em OK.

Dicas para a criação de pontes para faces de forma livre

• Forneça um número maior de faces se a ponte incluir torções.
• Você pode selecionar pontos com os quais alinhar a ponte selecionando um vértice em cada contorno. Os vértices fornecem a orientação da ponte. Se houver somente um intervalo de faces, os dois vértices serão conectados por uma única aresta. As setas mostram a direção em torno dos contornos. Os botões de inversão revertem a direção em volta dos contornos.

Espessar faces de forma livre

O comando Espessar faz o seguinte:

• Converte uma superfície aberta em um sólido com arestas suaves ou retas.
• Cria uma superfície de deslocamento.
• Caso o corpo de forma livre selecionado seja um sólido, cria uma parede de casca interna ou externa.

1. Clique na guia Forma livre painel Modificar Espessar .

2. Use o seletor Corpo para selecionar o corpo na janela de desenho. Um único corpo é selecionado automaticamente.

3. Se o corpo selecionado for um sólido, as opções a seguir não estarão disponíveis. Se o corpo selecionado for uma superfície, defina o tipo e a direção:

   • Selecione Nítido para converter uma superfície em um corpo sólido com arestas agudas. Os vincos das arestas de limite são mantidos.
   • Selecione Suave para converter uma superfície em um corpo sólido com arestas arredondadas. Os vincos das arestas de limite são removidos.
   • Selecione Sem aresta para criar uma superfície de deslocamento.

4. Especifique o valor de Espessura para:

   • Definir a espessura da parede da casca de um corpo sólido.
   • Definir a espessura de uma superfície convertida em sólido.
   • Definir a distância da superfície de deslocamento se a opção Sem aresta for especificada.
   • Como alternativa, você pode selecionar Inverter direção se desejar.

5. Especifique a Direção.

   • Selecione Normal para espessar perpendicularmente à seleção.

   • Selecione a opção Eixo e, em seguida, selecione um eixo no navegador ou na janela de desenho para especificar a direção do espessamento.

     Estas são algumas seleções de eixo válidas:

     • Eixo de trabalho
     • Aresta REPRLIMITE linear
     • Face REPRLIMITE plana
     • Plano de trabalho
     • Curva de esboço linear 2D ou 3D

6. Clique em OK.
