Aprimoramentos de chapa

Acesso a chapa de metal no menu "Arquivo > Novo"

O acesso ao recurso de chapa de metal tornou-se mais conveniente nesta versão do Inventor. Agora, ele pode ser encontrado diretamente no menu "Arquivo > Novo", bem como no menu suspenso "Novo" na barra de ferramentas de acesso rápido (QAT). Por padrão, são utilizados os arquivos de modelo Sheet Metal.ipt localizados na pasta de modelo ativa.

Enviado para o Inventor® Ideas

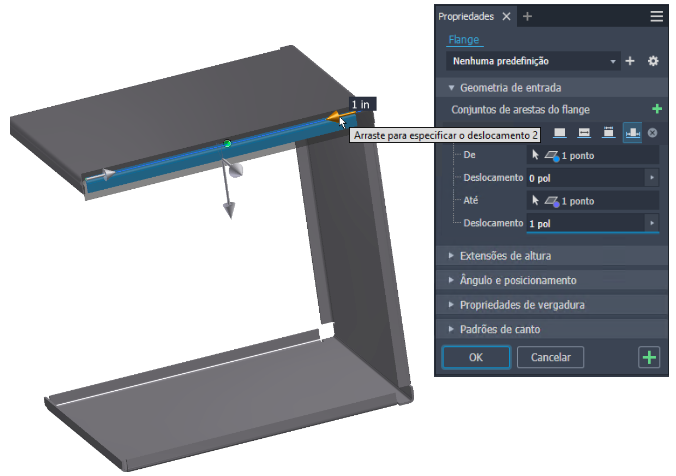

Aprimoramentos do flange

Os seguintes aprimoramentos foram feitos para o comando Flange nesta versão:

• Agora é possível arrastar o manipulador para editar a distância de largura ou o deslocamento.
• Além disso, é possível inserir valores diretamente na Exibição Instantânea (HUD) para editar a distância de largura ou o deslocamento.
• Pressione a tecla Tab enquanto estiver na tela para alternar entre HUDs ativos para edição.

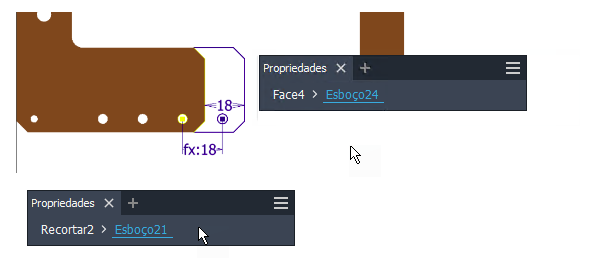

Aprimoramentos da trilha de esboço de face e corte

Nesta versão, foram feitos os seguintes aprimoramentos na trilha do esboço:

• Agora é possível renomear diretamente o esboço editando sua trilha.
• É possível editar entidades de esboço simplesmente clicando na trilha do esboço. Isso permite entrar ou alternar para o ambiente de esboço, fornecendo um fluxo de trabalho mais contínuo e eficiente.

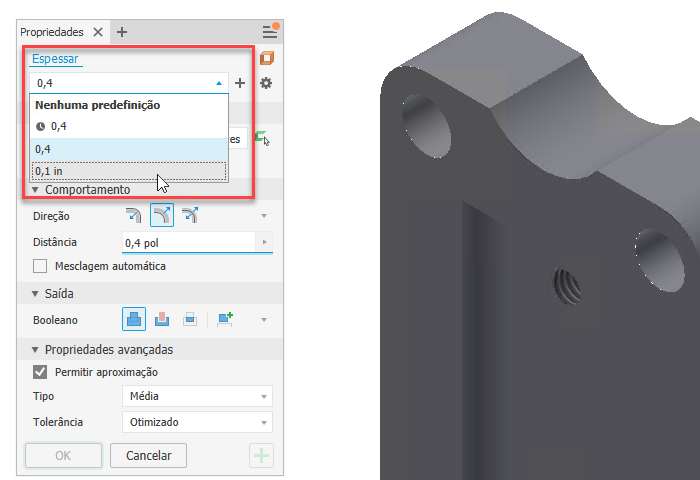

Predefinições para Espessar/Deslocar

O comando Espessar/Deslocar agora inclui a capacidade de especificar predefinições. É possível especificar sua própria predefinição com valores definidos.

Para obter mais informações, consulte Para trabalhar com predefinições.

Acesso rápido às configurações de XLS

Um novo comando "Abrir localização da biblioteca" é adicionado às Configurações avançadas no painel Propriedades. Isso fornece acesso rápido a arquivos XLS que contêm as configurações.

Ele está disponível nos seguintes comandos:

• Furo
• Rosca
• Acabamento

Para maiores informações, consulte Para atribuir um acabamento a um componente, Para criar furos, Para criar roscas.

Seleção de janela para o filtro de operações

Anteriormente, a seleção de janela somente estava disponível no ambiente de montagem quando o filtro de seleção de recurso estava ativado.

O recurso de seleção de janela agora também está ativado no ambiente de peças. Isso permite selecionar vários recursos simultaneamente.

Enviado para o Inventor® Ideas

Enviado para o Inventor® Ideas

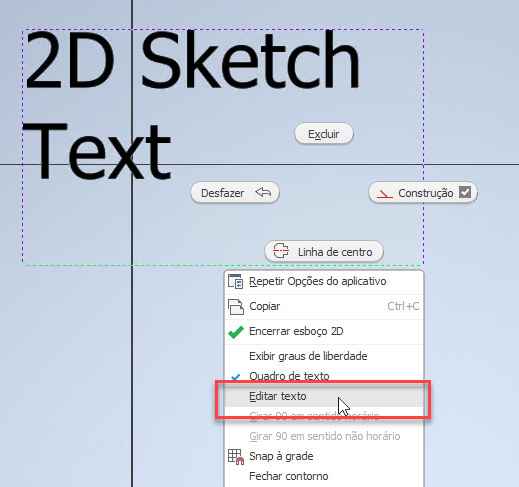

Editar texto, Caixa de edição

Tanto em esboços de peça como em esboços de montagem, o texto pode ser editado diretamente. Primeiro, selecione a geometria delimitadora, sejam pontos ou linhas. Em seguida, clique com o botão direito do mouse e selecione "Editar texto" ou "Caixa de edição".
