Visão geral
O Inventor 2023 oferece aprimoramentos solicitados pelos clientes, melhor fluxo de trabalho entre produtos e aprimoramentos relacionados à conformidade com as normas.
O Inventor 2023 oferece:
- Aperfeiçoamentos direcionados ao cliente: o Autodesk Inventor 2023 continua fornecendo os aprimoramentos solicitados por você e pela comunidade de usuários do Inventor. Os aprimoramentos identificados como
Enviado para o Inventor® Ideas em Novidades indicam novas funções oferecidas como resultado direto das suas solicitações. Compartilhe suas ideias no fórum do Inventor Ideas. - Fluxos de trabalho conectados: o Autodesk Inventor 2023 ampliou a interoperabilidade entre o Fusion 360 e outros aplicativos. Nunca foi tão fácil fazer um bom trabalho.
- Continuidade do processo de conformidade (padrões 2D e 3D): o Autodesk Inventor 2023 continua a oferecer melhorias voltadas para padrões que permitem produzir projetos compatíveis.
Leia as informações a seguir para obter mais detalhes sobre as novidades.
Aperfeiçoamentos direcionados ao cliente

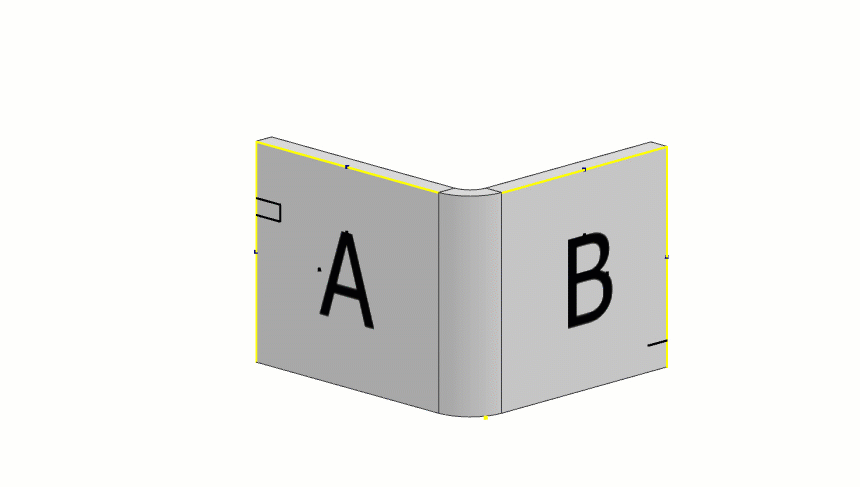

Comando Marcar, um novo comando de operação para peças de chapa de metal e padrão.
Utilize o texto ou a geometria do esboço para adicionar recursos de marcação aos seus modelos.
Utilize Estilos de marca para controlar as propriedades de modelagem e exportação dos recursos de marca. Utilize o Editor de estilos e padrões para gerenciar os estilos de marca.
Exporte para camadas específicas em arquivos DXF ou DWG.
Confira o novo tutorial guiado da Operação de marcação.
Tolerância: os estados de modelo oferecem suporte ao uso de configurações de tolerância exclusivas para cada estado.
Tolerância básica: o Editor de parâmetros fornece acesso à tolerância básica que pode ser promovida e sincronizada com anotações 3D no modelo e recuperada em desenhos.
A tolerância básica também é acessível para cotas do esboço.
Se preferir, é possível configurar parâmetros de tolerância, texto e booleanos em uma planilha do Excel e utilizá-los em estados de modelo, iParts e iAssemblies.
Arredondamentos: aplicam tolerâncias aos parâmetros de arredondamento.

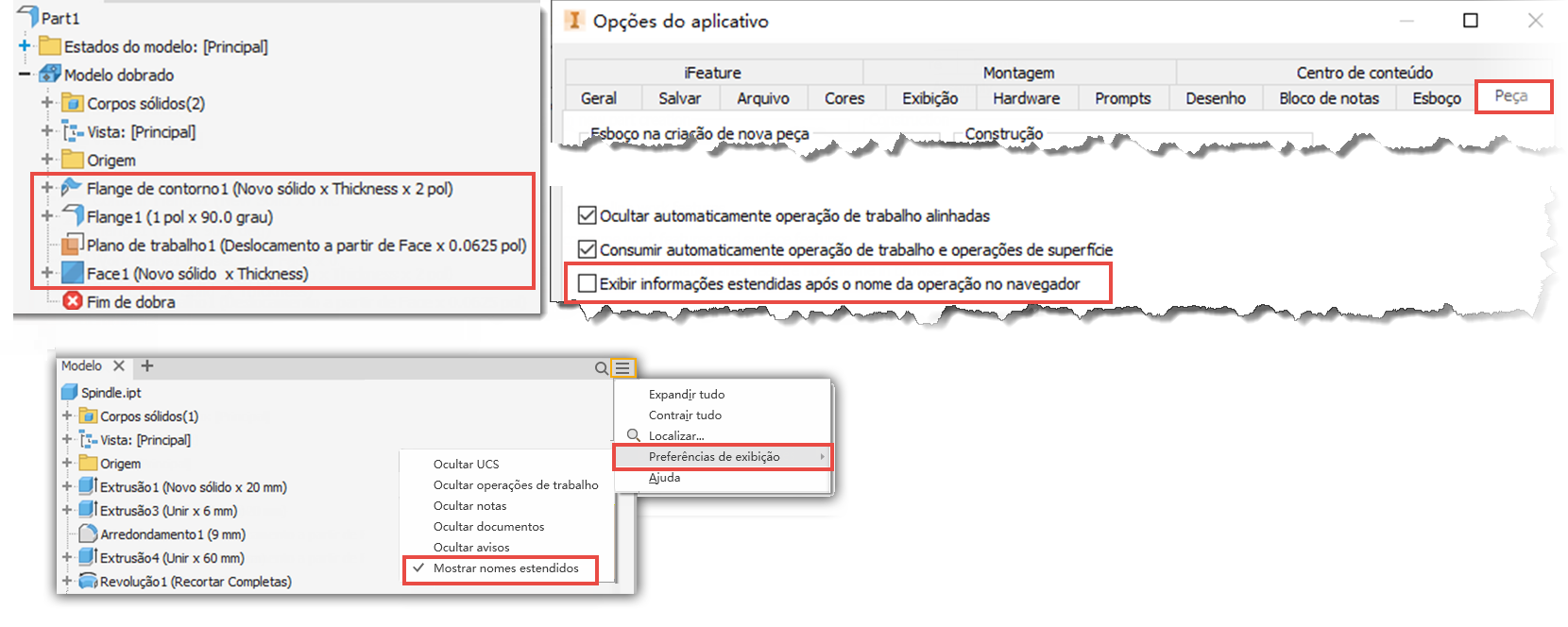

Chapa: as informações estendidas do navegador estão disponíveis para peças de chapa de metal. A opção pode ser ativada em Opções do aplicativo > guia Peça ou no nó do navegador.
A nova opção Modelo de chapa foi adicionada a Ferramentas > Configurações do documento > guia Modelagem > caixa de diálogo Opções de criação de componentes, para permitir que você selecione ou procure o modelo usado para criar novos arquivos de peça de chapa de metal.
Extrusão e revolução: todas as configurações do painel Propriedades para operações de Extrusão e Revolução são preservadas em predefinições para facilitar a reutilização.
A nova opção "Vincular formatação de esboço do componente de origem" foi adicionada à caixa de diálogo Derivar. Essa opção permite determinar se os blocos de esboço da peça derivada serão atualizados se as linhas da peça de origem forem alteradas.

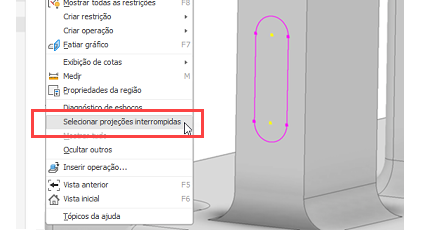

Geometria projetada: agora é possível selecionar toda a geometria projetada desreferenciada (ou inválida) em um esboço para que possa ser rapidamente excluída ou analisada para reparo.
Texto do esboço do modelo: use as iProperties padrão e as iProperties personalizadas do modelo ativo no texto do esboço da peça.
iLogic: é possível adicionar regras externas e formas globais à faixa de opções, classificar numericamente a ordem dos parâmetros de múltiplos valores e usar Measure.PreciseExtents para obter resultados mais precisos para peças curvas.
Lista de materiais de montagem: as novas opções de Configuração da lista de materiais desativam a visibilidade dos componentes suprimidos e numeram os itens sequencialmente.
Os números de itens da lista de materiais têm vários estados de exibição para indicar a diferença entre os estados normal, bloqueado, substituído e duplicado ou combinações deles.
Estados do modelo: o fluxo de trabalho dos estados do modelo substituto foi otimizado ao desativar comandos irrelevantes, facilitando a localização dos comandos disponíveis.
Restrições: com a nova opção da caixa de diálogo, desativar restrições nunca foi tão fácil. É possível criar uma restrição e desativá-la ao mesmo tempo e, em seguida, ativar a restrição ao escolher.
Navegador da montagem: os ícones referentes a peças desativadas da chapa de metal e do conjunto soldado foram atualizados para refletir a aparência dos ícones de peças não desativadas.
Relações: o comando Relações funciona para componentes desativados.
Tubos e tubulações: agora, o painel de rota da caixa de diálogo Propriedades preserva os últimos valores utilizados para reutilização com a próxima rota.
Apresentações: ao trabalhar em uma apresentação, é possível renomear os storyboards à medida que você os cria ou posteriormente, se preferir.
Apresentações: agora, é possível especificar a taxa de quadros de saída ao publicar um vídeo.
Modo de publicação rápida: o desempenho é aprimorado ao alterar a visibilidade do componente enquanto estiver no Modo de publicação rápida.
Roscas em montagens: multirosca melhora o desempenho de montagens com grandes quantidades de peças com rosca.
Atalho de visibilidade: use Alt+V para ativar/desativar a visibilidade de sólidos, operações de trabalho (planos, eixos e pontos) e esboços.
Navegação no modelo: navegação em Órbita livre aprimorada ao usar um mouse de três botões.
Fluxos de trabalho conectados
Estamos sempre buscando maneiras de conectar equipes. Anteriormente, tínhamos adicionado a capacidade de copiar uma peça do Inventor no espaço de trabalho do Fusion 360 Design. Foi adicionada uma conectividade ainda maior nesta versão. No Inventor, você pode passar dados diretamente para os espaços de trabalho do Fusion 360 Generative Design, Simulation e Manufacturing. Isso torna ainda mais fácil trabalhar com ideias de projeto e simulação iniciais antes de ir para a fabricação.
Interoperabilidade do Inventor para o Fusion 360:
No Inventor, inicie as ferramentas de design generativo, simulação e fabricação do Fusion 360. A faixa de opções do Fusion 360 está disponível nos ambientes de montagem e de peça do Inventor.

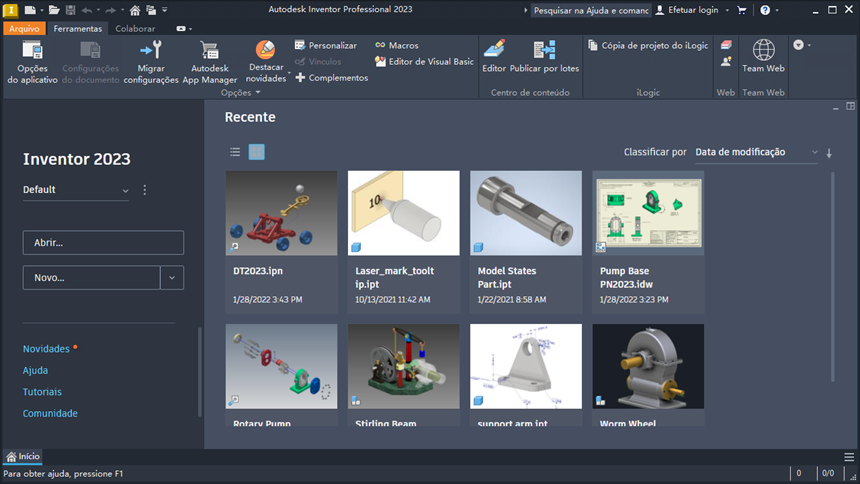

Início substitui Meu início: a nova página inicial oferece uma experiência consistente para os produtos da Autodesk.
Tela do Fusion 360: foi aprimorada a fidelidade visual ao abrir projetos do Fusion 360 Electrical com dados de tela.
Intercâmbios de dados: o Intercâmbio de dados para Inventor facilita o compartilhamento de subconjuntos específicos de dados do Revit com as pessoas envolvidas.
Interoperabilidade: quando você inicia um comando, como abrir um arquivo do Revit, e o componente Interoperabilidade do Revit não está instalado. Durante a instalação, é possível continuar a trabalhar no Inventor em dados que não são do Revit.
Comando Simplificar: os ajustes para os tipos de recurso fornecem uma delineação mais clara para recursos aditivos e subtrativos.
Migração: os arquivos de peça substituta herdados não iniciam mais a verificação automática.
Geral: uma nova tecla de atalho, refinamento de exibição automático e melhorias de desempenho.
Conversor: formatos glTF, glb e USDz adicionados, atualizações na importação/exportação JT, STEP e exportação STL.
Continuidade do processo de conformidade (padrões 2D e 3D)
Anotação 3D e definição com base em modelo
Foi adicionado ao painel Anotação geral o comando Elemento de referência para permitir que você estabeleça referências em superfícies irregulares.
O elemento de referência foi adicionado aos estilos.
Os planos alvo de referência 3DA definidos pelo usuário foram adicionados.
Inclua propriedades ao adicionar texto a uma anotação 3D.
Inclua parâmetros ao adicionar texto a uma anotação 3D.
O Tolerance Advisor é compatível com ASME 2009 e ISO 2012.
A operação contínua (CF) está disponível na caixa de diálogo Editar cota 3DA e Formatar texto.
O quadro de referência foi refinado para facilitar o uso e personalizar as legendas DRF.
Inclua anotações gerais de Textura da superfície e Perfil da superfície nas notas.
Associe várias faces, arestas e vértices a uma linha de chamada de detalhe 3D.
Vistas de desenho
Utilize Editar propriedades de detalhe para alterar a forma do contorno da vista de detalhe de circular para retangular.
Utilize os estados do modelo em conjunto com as vistas de sobreposição.

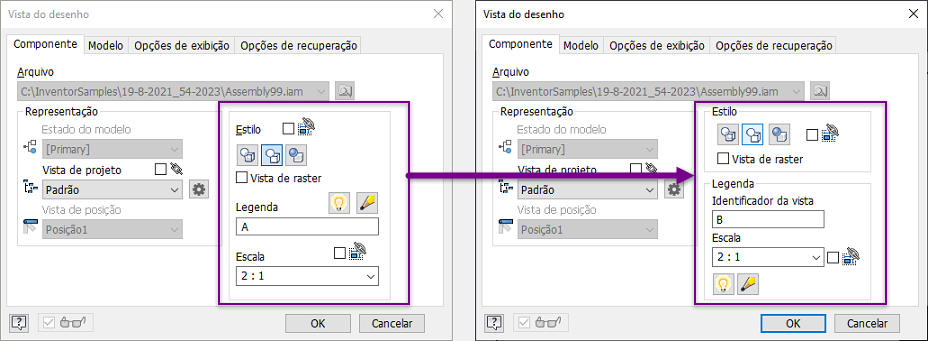

A caixa de diálogo Vista de desenho tem uma interface de legenda de vista atualizada.
Utilize o modelo de qualquer vista como a origem da propriedade principal.
Remova automaticamente as folhas existentes ao criar um desenho a partir de um formato de folha predefinido.
Acesse qualquer campo de propriedade para cotas a partir do Editor de texto.
Anotações de desenhos
O símbolo da coleção de texturas de superfície foi adicionado.
Aprimoramentos na linha de identificação do símbolo de solda e na direção do indicador do campo.
A nova opção "Direção da indicação de campo" foi adicionada à caixa de diálogo Símbolo de solda do Editor de estilos e normas para permitir que você defina a direção da indicação de campo.
O texto da chamada de detalhe pode incluir iProperties padrão, iProperties personalizadas e propriedades de instância pertencentes aos pais da peça anexada.

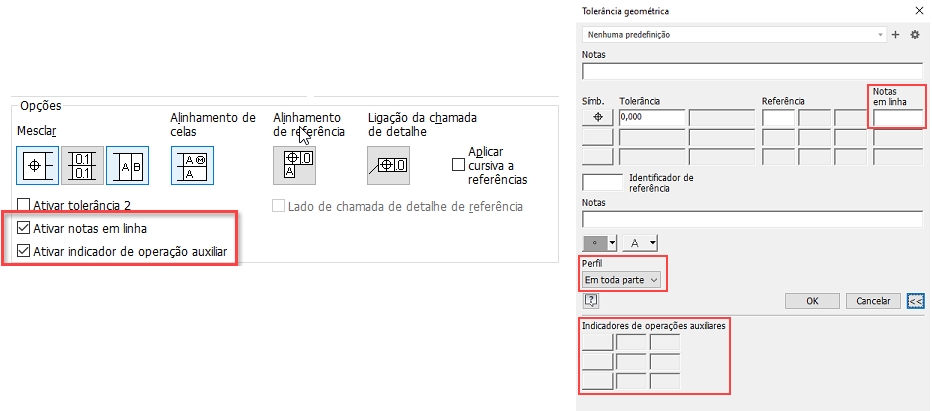

Tolerância geométrica: o símbolo "Em toda parte" na tolerância geométrica. Use a nova opção "Em toda a a parte", localizada no menu suspenso Perfil da caixa de diálogo Tolerância geométrica.
Você também pode inserir indicadores de prefixo, sufixo e operação auxiliar segundo as normas ISO 5458 e 5459 na caixa de diálogo Tolerância geométrica. Primeiramente, ative as opções usando as novas caixas de seleção adicionadas à caixa de diálogo Editor de estilos e normas. As células são ativadas à medida que são preenchidas.

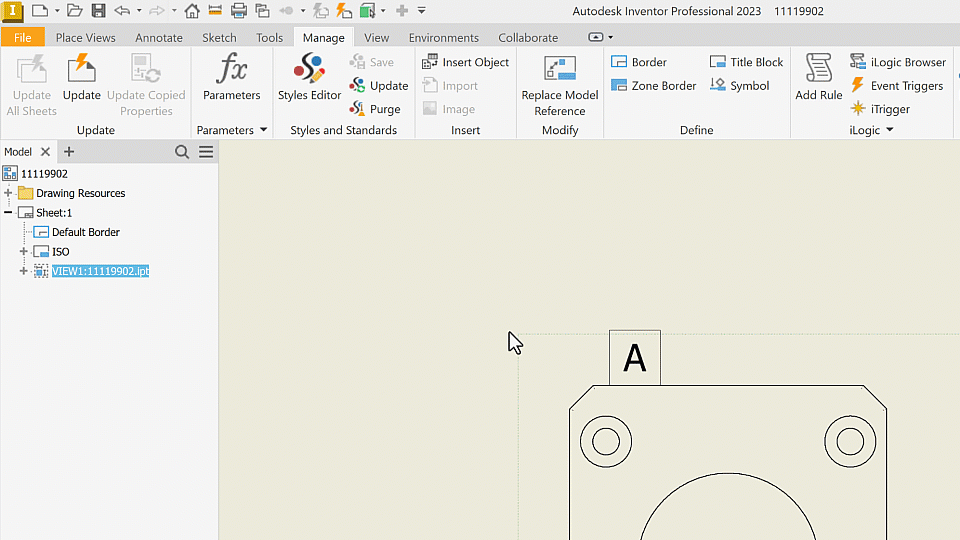

Foram adicionados identificadores adicionais à caixa de diálogo Estilo de tolerância geométrica para cumprir as normas ISO 5458, ISO 14405-1:2016 e ISO 1101.
Aperfeiçoamentos direcionados ao cliente
Seu feedback é muito importante para a equipe do Inventor. Valorizamos seus comentários e suas solicitações de melhorias em produtos. Participe das comunidades a seguir para enviar seus comentários à equipe do Inventor.
Esta versão oferece aprimoramentos relacionados às solicitações dos clientes, fluxos de trabalho aprimorados entre produtos e conformidade com padrões.
Acesse a versão do Inventor 2023 na sua conta da Autodesk Account.
