Aprimoramentos de esboços
Confira os aprimoramentos mais recentes do ambiente de esboço.

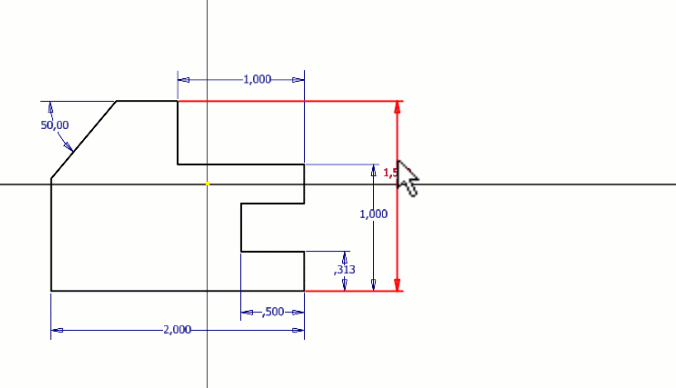

Inverter direção da cota
Agora é possível alterar a direção da geometria de esboço usando Inverter direção no menu de contexto de uma cota de esboço. É possível selecionar uma ou várias cotas e invertê-las. Você deve estar editando o esboço para inverter a direção.
Para obter mais informações, consulte Para trabalhar com cotas de esboço.
Enviado para o Inventor® Ideas

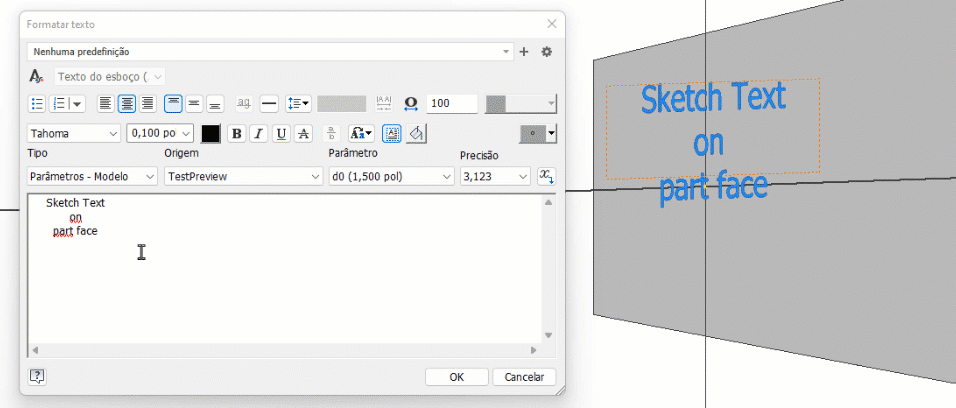

Visualização do texto do esboço
A visualização foi aprimorada para todos os textos de esboços 2D planos. O texto é visualizado e atualizado com as alterações que são feitas ao criar ou editar qualquer texto do esboço.
Substituir referências de esboço
Anteriormente, quando uma referência (geometria projetada) era perdida, era necessário excluí-la e selecionar uma nova para restringir a geometria. Nesta versão do Inventor, foi adicionado suporte para a substituição de referências para geometria de esboços projetados. Para uma única geometria projetada em um esboço 2D, use a nova opção Substituir referência no menu de contexto.
O tipo de geometria só pode ser reparado com o mesmo tipo de geometria: linha para linha e círculo para círculo. Observe que não são permitidos contornos, e não há suporte para a geometria de referência proveniente de outras peças de uma montagem.
