A funcionalidade de espelhamento no ambiente de montagem foi aprimorada. Anteriormente, só era possível espelhar a geometria da montagem de origem. Agora, é possível selecionar uma opção para espelhar tanto a geometria quanto a posição dos componentes de origem. Além disso, os componentes espelhados de destino mantêm a associatividade, de forma que quaisquer alterações feitas nos componentes de origem se refletem nos componentes de destino.

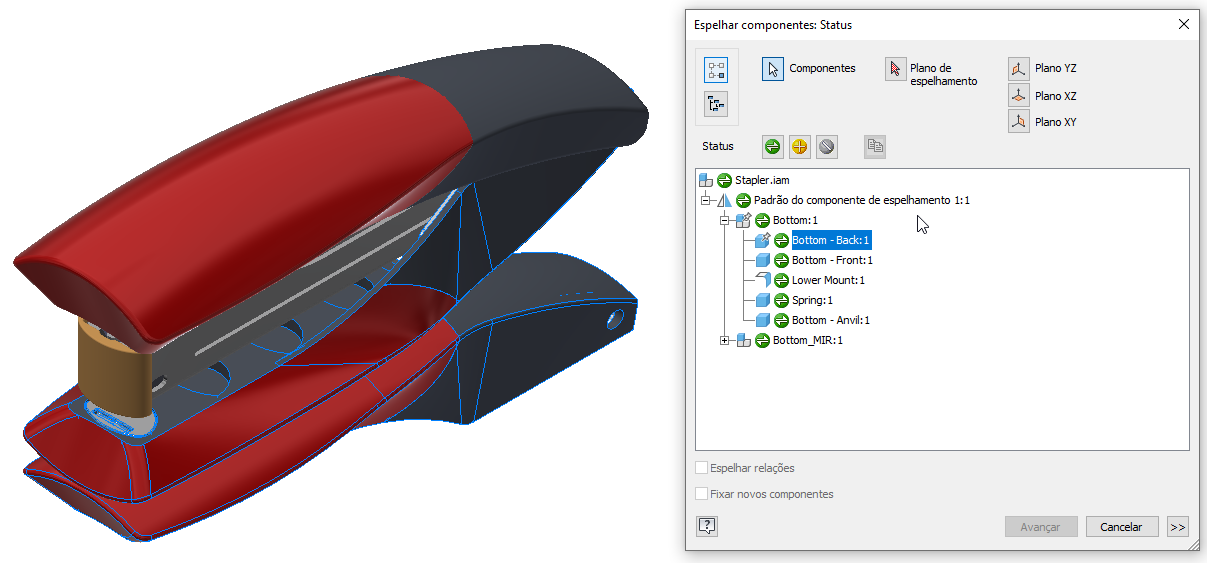

Agora há duas opções disponíveis ao espelhar componentes:

• Criar estrutura plana cria somente geometria espelhada e não possui associatividade entre os documentos de destino e de origem. Nenhum novo nó do navegador é criado.
• O recurso Criar padrão de espelhamento permite espelhar a geometria e a posição dos componentes de origem, preservando a associatividade entre os componentes de origem e de destino. Os componentes espelhados são colocados no nó de navegador Espelho recém-criado. Os recursos de montagem na submontagem dentro da componente de origem são sincronizados com o componente de destino. O comando está desativado no modo Editar padrão de componente de espelhamento. Observe que Relações de espelhamento e Fixar novos componentes estão desativados. A opção Vincular estilos de chapa de metal foi removida, pois o estilo de chapa de metal agora está sincronizado com o documento de destino por padrão.

Os documentos de iPart e de conjunto soldado podem ser incluídos em padrões de espelhamento como componentes reutilizados, mas não espelhados.

Você também pode criar uma cópia do espelho associativo usando a opção Copiar componente no menu de contexto. É criado um recurso de espelhamento associativo independente. Os nós de destino das instâncias de destino não são mostrados na caixa de diálogo Copiar componente.

Agora é fácil encontrar a origem ou o destino do espelhamento usando as novas opções do menu de contexto:

• Localizar origem de espelhamento
• Localizar destino de espelhamento

O menu de contexto das instâncias espelhadas (não reutilizadas) do destino foi simplificado e os seguintes comandos foram removidos:

• Ativado
• Transparente
• Visibilidade
• Substituição de cor
• Independente (menu de contexto do elemento de destino)

Os seguintes comandos foram desativados no menu de contexto das instâncias espelhadas (não reutilizadas) do destino:

• Baixar de nível
• Promover
• Substituir
• Substituir tudo
• Substituir a partir do Centro de conteúdo

Restrições

Não é possível criar uma restrição entre o destino e o plano de espelho. O componente fonte pode ser movido por restrições de montagem, e o padrão atualizará a posição do componente de destino.

Vistas de projeto

Agora é possível criar e atualizar vistas de projeto em documentos de montagem, incluindo renomear, reordenar e excluir. A vista de projeto só pode ser alternada no documento de origem.

Representações posicionais

Agora é possível criar e atualizar representações posicionais, inclusive renomear, reordenar e excluir. As representações posicionais só podem ser alteradas no lado de origem, e as atualizações atualizarão a representação posicional no destino. Submontagens flexíveis não podem ser espelhadas com o uso do novo comando Criar padrão de espelhamento. As submontagens existentes não podem ser alteradas para flexíveis após a criação de um espelho associativo.

Suprimir

Suprimir está disponível para operações individuais de espelho associativo aninhado. O espelhamento de instâncias de origem ou de destino suprimidas resulta em um estado "Reutilizado" da instância suprimida. Quando uma instância de origem de um espelho associativo é suprimida, ela ainda permite todos os três estados (Espelhar, Reutilizar, Excluir) no modo de edição. As instâncias não resolvidas não podem ser usadas como uma origem para um espelho associativo. As instâncias de origem e de destino de um espelho associativo podem ser suprimidas.

iProperties e estilos

Os iProperties e os estilos são sincronizados com o componente de destino do componente fonte após espelhar o componente padrão. O valor do número de peça padrão é criado no documento de destino e não será sincronizado com o documento de origem. Os estilos, incluindo o estilo de chapa de metal, também são sincronizados com o documento de destino. Observe que as propriedades de instância não serão sincronizadas com o documento de destino.

Para obter mais informações, consulte Para espelhar componentes de montagem.

Desempenho

Foi aprimorado o desempenho do espelhamento associativo e não associativo. O multithreading é usado em alguns cenários, acelerando o processo de cálculo.
