Os fluxos de trabalho aprimorados de Estado do modelo incluem a capacidade de:

• Editar vários estados de modelo selecionados
• Compartilhar ou interromper relacionamentos compartilhados de listas de materiais
• Editar no editor de tabela

Outras melhorias incluem:

• Robustez aprimorada e clareza refinada do estado de modelo ativo, do escopo de edição e dos elementos capturados
• Itens da lista de materiais com quantidade zero
• Foram aprimoradas as dicas de ferramentas e os ícones do navegador para os pontos azuis e os lápis de edição do estado do modelo
• Delegação/interrupção da delegação de qualquer estado de modelo
• Escolha do estado do modelo ao vincular os parâmetros de um arquivo
• Legenda de estados do modelo

Navegador aprimorado e simplificado

Os estados de modelo e as vistas de projeto agora estão agrupados no navegador na pasta Representações, que agora é o primeiro item no navegador e está expandida por padrão. Para desativar a expansão automática, acesse o menu Configurações avançadas > Preferências de exibição > desmarque a opção Expandir automaticamente a pasta de representações ao abrir.

A estrutura da pasta é diferente para peças, montagens, iParts e iAssemblies:

• Para montagens, a pasta "Estado de modelo" agora é movida para a pasta "Representações" como a primeira entrada no navegador.
• Para iAssemblies, a pasta 'Tabela' é movida para a pasta 'Representações' como primeira entrada no navegador.
• Para peças, o navegador tem a pasta "Representações" como a primeira entrada, e as pastas "Estado do modelo" e "Vista de projeto" são movidas para ela.
• Para iParts, o navegador tem a pasta "Representações" como primeira entrada, e as pastas "Tabela" e "Vista de projeto" são movidas para ela.

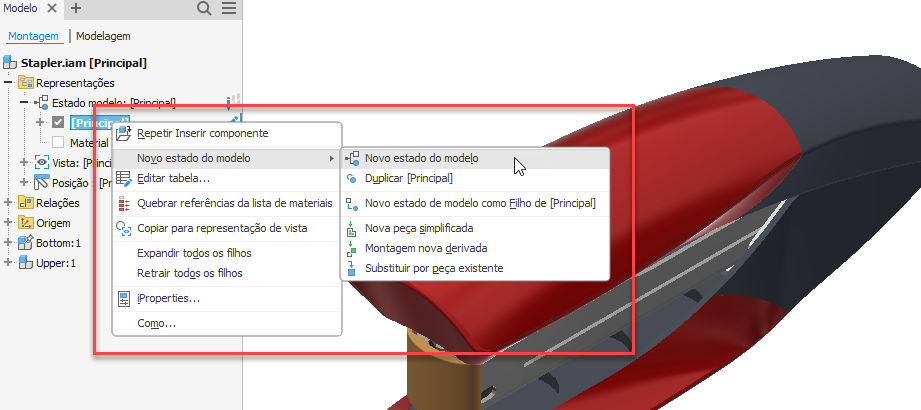

Menu Criar estado do modelo consolidado

Todas as operações de criação de estado de modelo existentes agora são agrupadas em um menu de contexto disponível após clicar com o botão direito do mouse na opção Novo estado de modelo. As opções disponíveis variam para peças e montagens, e uma nova opção Novo estado de modelo como filho de [principal] é adicionada para montagens.

As seguintes opções estão disponíveis no menu de contexto:

• Novo estado de modelo
• Duplicar [principal]
• Novo estado de modelo como secundário de [Principal] (somente para montagens)
• Nova peça simplificada
• Nova montagem derivada
• Substituir por peça existente

Editor da tabela de estados do modelo

Para editar estados de modelo, não é mais necessário o Microsoft Excel. Agora, para editar estados de modelo, você pode:

• Selecione um estado de modelo no navegador, clique com o botão direito do mouse e selecione Editar tabela. Na Tabela de estado do modelo, altere os valores conforme necessário.
• No navegador, clique duas vezes no indicador de ponto azul.

Capacidade de delegar/interromper a delegação para qualquer estado de modelo

Agora é possível modificar um subconjunto de estados de modelo. O estado de modelo ativo é exibido no Editor de iProperty no Windows Explorer

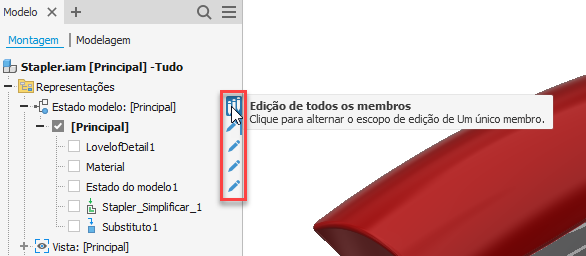

Adição de ícones de vetor para os pontos azuis do navegador e edição de lápis para o estado do modelo

Indicador de ponto azul no navegador

Um novo Ocultar indicador de ponto azul adicionado ao menu de hambúrguer para um nó do navegador de instância que está sendo rastreado nos Estados do modelo ou na tabela de iPart/iAssembly. Os pontos azuis só são exibidos no nível da instância da montagem raiz, mesmo ao editar no local. Passe o mouse sobre o ponto azul para exibir as configurações atuais do estado do modelo.

Capacidade de escolher o estado do modelo ao vincular os parâmetros de um arquivo

Agora é possível selecionar um estado de modelo específico ao vincular parâmetros usando o método "Selecionar documento". A janela de parâmetros permite especificar de qual estado de modelo o parâmetros vinculado deve ser extraído. Os parâmetros entre componentes podem ser vinculados a partir de estados de modelo e também de iParts.

Experiência melhorada ao abrir um arquivo que não tem mais o estado do modelo definido

Anteriormente, quando um arquivo aberto recentemente era listado com um estado de modelo específico como parte da lista recente, se esse estado de modelo fosse removido, renomeado ou convertido em um iComponent, o arquivo não era aberto. Agora, o arquivo poderá ser aberto com o mesmo estado de modelo se tiver sido renomeado ou convertido em um iComponent (o estado de modelo será removido). Se o estado de modelo for excluído, o estado de modelo "Principal" estará ativo quando o arquivo for aberto.

Estados de modelo no template

• Em uma montagem, crie um novo componente com base em um template que contém estados de modelo. Esses estados de modelo agora são exibidos no novo componente.
• Baixe de nível os componentes de um template que contém estados de modelo. Esses estados de modelo agora são exibidos na montagem rebaixada.
• Crie um peça com base em um template que contém estados de modelo. Quando você insere a peça em uma montagem de destino que também contém estados de modelo, esses estados são exibidos na montagem de peça e na de destino.
• Crie componentes com base em um template que tenha estados de modelo e insira-os em uma montagem de destino que também tenha estados de modelo. Esses estados de modelo são exibidos nos componentes e na montagem de destino.
