Interface do usuário aprimorada

Nesta versão do Inventor, a interface do painel de propriedades é aplicada a vários comandos de chapa de metal. A alteração para uma interface do painel de propriedades melhora os fluxos de trabalho de criação e edição, fornece acesso ao esboço por meio da trilha e permite o uso de predefinições.

Para obter mais informações sobre os painéis Propriedades e seu uso, consulte Sobre os painéis Propriedades.

Flange de contorno

Os aprimoramentos de fluxo de trabalho incluem:

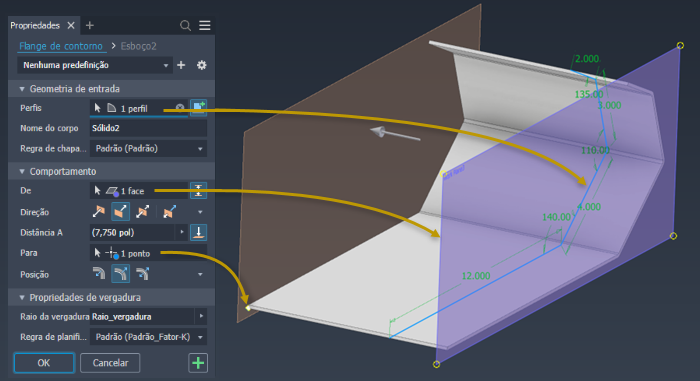

• Opções robustas de primeira operação



• Fluxo de trabalho descendente, mas pode ser editado conforme necessário para obter o resultado final

• Controles em um painel com grupos de opções retráteis

• Os grupos de opções são exibidos somente quando necessário ou apropriado

• Cria um novo esboço quando não há nenhum existente ou visível e retorna ao comando quando o esboço é concluído

• Seleciona automaticamente um perfil quando só existe um perfil válido

• Acesse e edite o esboço com base em uma trilha no painel Propriedades

• Renomeie operações ou esboços com base em uma trilha no painel Propriedades

• Configuração avançada para manter o esboço visível

  Consulte Sobre flanges de contorno em chapa de metal e Para criar um flange de contorno de chapa de metal.

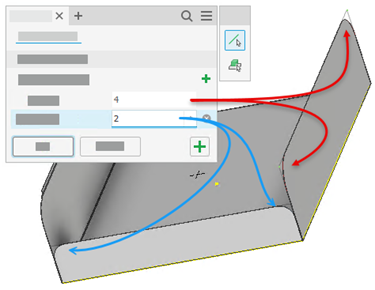

Arredondamento de canto

Consulte Para adicionar arredondamento de canto a uma face de chapa de metal.

Ferramenta de puncionamento

As melhorias:

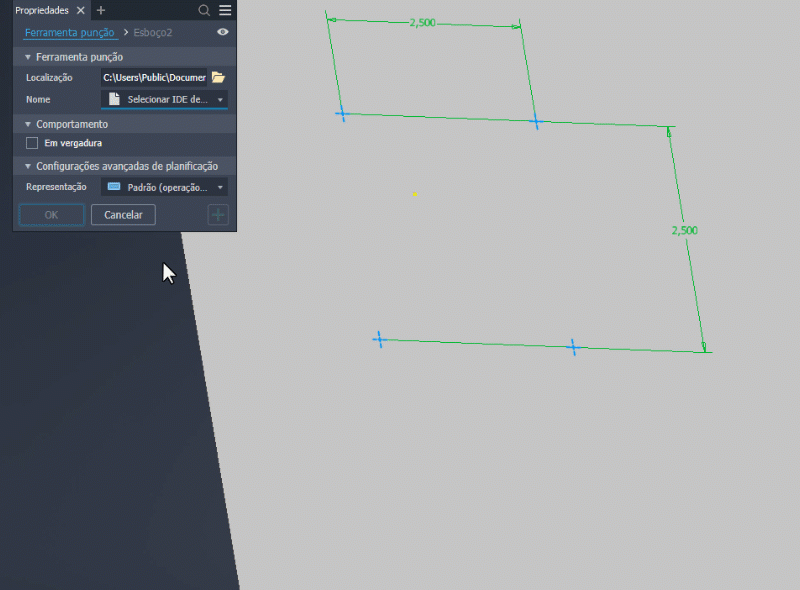

• Visualização da ferramenta de puncionamento

• Troca da ferramenta de puncionamento durante a visualização

• Atualizações de alterações de parâmetros durante a visualização

  Consulte Sobre Ferramenta de puncionamento para chapa de metal, Para aplicar uma forma de puncionamento na face de chapa de metal e o novo tópico Criação de uma ferramenta de puncionamento.
