Agora, o comando Simplificar pode ser acessado no ambiente de peça, na guia Modelo 3D painel Simplificação.

Use o comando Simplificar para reduzir a complexidade de uma peça, removendo operações e excluindo corpos. Inicie o comando e refine os parâmetros que definem o modelo simplificado. Quando definido, a operação Simplificar é criada no navegador.

As predefinições podem ser sincronizadas entre os painéis Simplificar da peça e da montagem.

Existem quatro opções para substituir componentes por formas simples:

• None Selecione esta opção quando não estiver usando invólucros para a simplificação.

• Peça inteira Cria um invólucro para toda a peça. O resultado é impreciso e útil para desenvolver uma área de exclusão do projeto. Com esta opção selecionada, os grupos de componentes e de operações ficam ocultos.

• Cada corpo cria cada corpo como seu próprio invólucro.

• Corpos selecionados os corpos selecionados são substituídos por invólucros.

Você também tem as opções de Excluir corpos, selecionar corpos a serem excluídos da peça simplificada, e Remover operações como furos, arredondamentos, chanfros, para simplificar mais especificamente a peça. A seção "Remover operações" usa tecnologia de reconhecimento de forma (ASM) para remover operações, tornando-a eficaz em uma geometria importada. Isso facilita a remoção de operações ao trabalhar com modelos no Inventor.

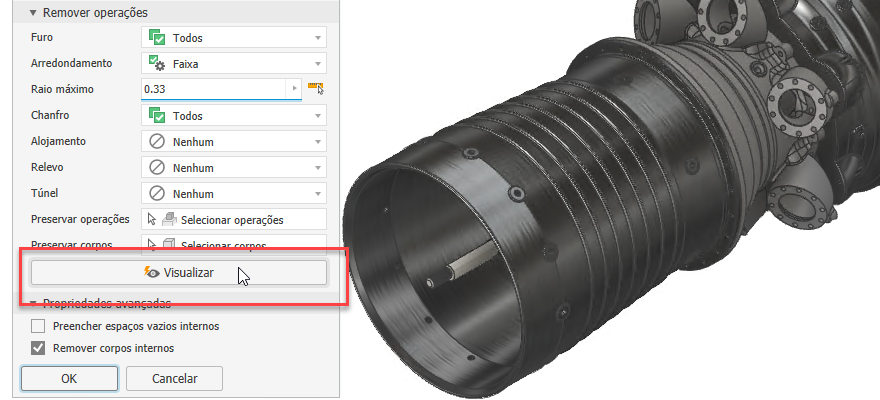

Visualização

O botão Visualizar no final da seção Remover operações é ativado quando qualquer remoção de operação é selecionada. Use-o para visualizar as operações removidas na cena. Qualquer alteração descartará a visualização e ativará o botão Visualizar novamente.

Com base no esquema de cores do Inventor, a visualização é exibida em cores diferentes:

• Visualização de adição a cor onde o material é usado.

• Visualização de corte a cor onde o material é removido.

• Visualização de intersecção para operações ou corpos preservados.

Para o tipo de substituição "Peça inteira", as dimensões de tamanho do invólucro agora são exibidas na visualização. Os parâmetros correspondentes são adicionados ao grupo Parâmetros do modelo na caixa de diálogo Parâmetros (somente leitura). Quando outro tipo de invólucro é selecionado, os parâmetros existentes são definidos como 0 e um novo conjunto de parâmetros apropriados é criado. Parâmetros são excluídos quando a última operação Simplificar é removida.

Para obter mais informações, consulte Criar uma peça simplificada.
