Integração AIT

Esta versão do Inventor apresenta uma nova solução ATF para melhorar a produtividade do tradutor e manter a consistência com o produto original. Os fluxos de trabalho e formatos de arquivo afetados incluem:

• Importar:

  • Catia V4
  • Catia V5
  • NX
  • SolidEdge
  • SolidWorks

• Exportar:

  • Catia V5

Versões de arquivo afetadas pela nova solução ATF:

Formato	Versão de leitura	Versão de gravação
CatiaV4
CatiaV5	R10 até V5-6R2024 (R34)	R14, R19, R20, R21, V5-6R2012 ~ V5-6R2024
NX	Unigraphics V10 para NX 11, 12 e para as séries NX 1847, 1872, 1899, 1926, 1953, 1980, 2007, 2206, 2212, 2306, 2312, 2406	NX 5, 1980, 2212
SolidEdge	10 a 2019, 2020, 2021, 2022, 2023, 2024
SolidWorks	2006 a 2024

Exportação IFC 4x3

É possível exportar arquivos IFC 4x3 ao usar os fluxos de trabalho de exportação RVT ou RFA. Para obter mais informações, consulte Para exportar um modelo para RVT (formato Revit) ou, para RFA, consulte Para exportar componentes de construção.

Para obter mais informações sobre IFC para o Inventor, consulte Sobre Industry Foundation Classes (IFC) para o Inventor e Para importar dados IFC como um modelo do AnyCAD.

Enviado para o Inventor Ideas

Enviado para o Inventor Ideas

Informações de fabricação do produto (PMI, Product Manufacturing Information)

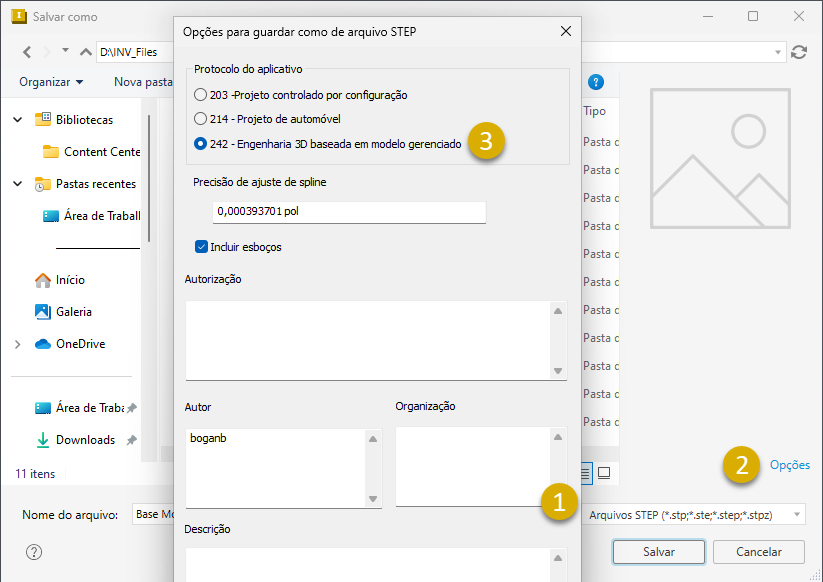

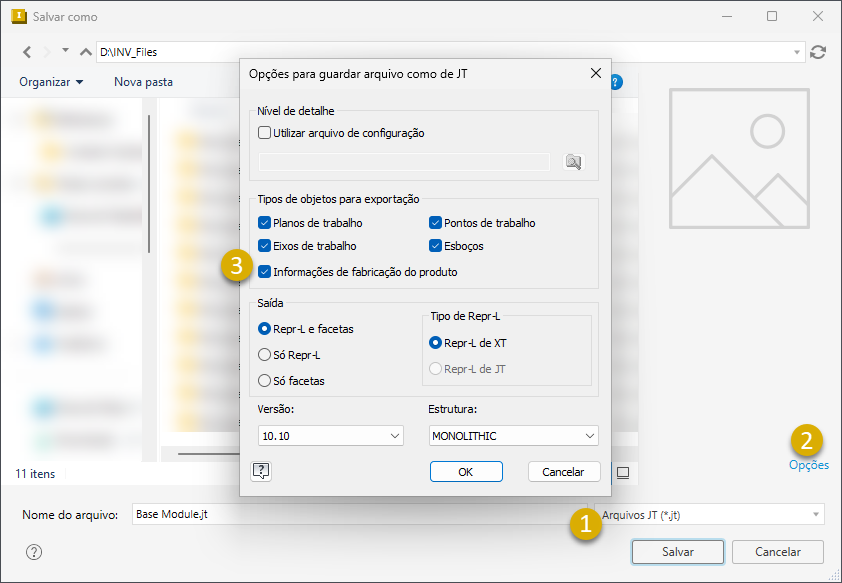

É possível incluir PMI ao exportar montagens de nível superior nos formatos JT e STEP.

• Formato JT

• Formato STEP
