Propriedades de anotação de vista e de legenda de vista
Nesta versão do Inventor, foram adicionadas novas propriedades de legenda de vista, e a Legenda da vista padrão e a Anotação da vista padrão foram alteradas para várias vistas.
Os aprimoramentos incluem:
A Legenda da vista padrão e a Anotação da vista padrão foram alteradas para:
- Vista auxiliar
- Vista de corte
- Vista de detalhe
A lista existente de Propriedades da legenda da vista foi ampliada. Foram adicionados os seguintes itens:
- ZONA DA FOLHA PRINCIPAL - zona da folha de uma vista principal
- NOME DA FOLHA DA VISTA - o nome da folha desta vista
- ÍNDICE DA FOLHA DA VISTA - o índice da folha desta vista
- ZONA DA FOLHA DA VISTA - zona da folha desta vista

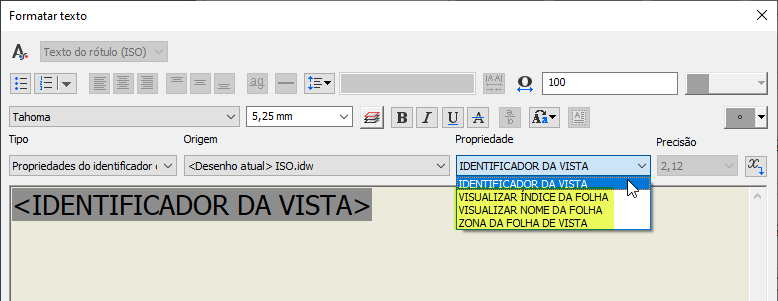

Agora, essas anotações estão ativadas na caixa de diálogo Formatar texto da vista principal.
Atualizar preferências de vista no estilo padrão
A guia Preferências da vista no Editor de estilos foi reprojetada para as vistas auxiliar, de detalhe e de seção. Foram feitas as seguintes alterações:
A legenda da vista padrão e a anotação da vista padrão foram alteradas
Os padrões de legendas da vista e anotações da vista foram atualizados para todas as normas, exceto GOST
Padrões de legenda de vista (padrão ANSI)
Padrões de anotação da vista (padrão ANSI)
Se a vista principal e secundária existem na mesma folha, seus valores para o nome da folha e índice não são exibidos
Para obter mais informações, consulte Adicionar um símbolo de transição e Editor de estilos e normas - Referência de estilo de símbolo de transição.
