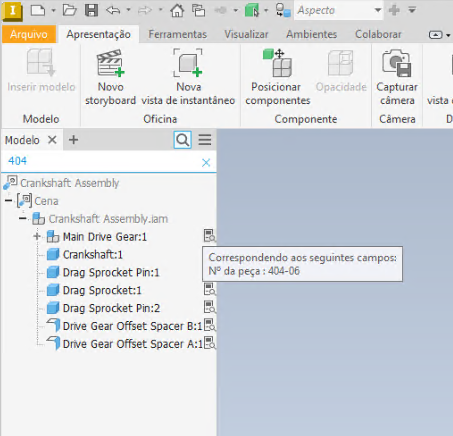

Melhorias na apresentação

Nesta versão do Inventor, foi adicionada a capacidade de pesquisar iProperties de documento dependentes no tipo de arquivo IPN.

Agora, você também pode selecionar o estado de modelo desejado. Clique com o botão direito do mouse na cena, selecione Representações no menu de contexto e selecione o estado do modelo.

Enviado para o Inventor® Ideas

Aprimoramentos de estados de modelo

Não captura da edição da cota inicial na tabela Estados do modelo

Anteriormente, quando uma cota era editada durante a criação, o valor inicial não editado era capturado na tabela Estados do modelo para todos os outros estados de modelo. Agora, o Inventor não trata uma alteração de valor inicial como uma edição e não a captura na tabela Estados do modelo.

Enviado para o Inventor® Ideas

Abrir um arquivo recente em que o estado de modelo vinculado esteja ausente ou tenha sido renomeado

Anteriormente, abrir um arquivo da lista recente com um estado de modelo listado específico podia fazer com que o Inventor gerasse um erro de banco de dados, impedindo a abertura do arquivo. Isso ocorria se o Estado do modelo tivesse sido removido, renomeado ou convertido em um iComponent. Agora, os arquivos com esse erro serão abertos com base nas configurações de abertura do Estado do modelo, as quais , por padrão, serão abertas no último Estado de modelo ativo.

Ícones de navegador atualizados

Os seguintes ícones de navegador foram atualizados para serem mais facilmente reconhecíveis e consistentes.

• Representações
• Relação
• Acabamento
• Origem

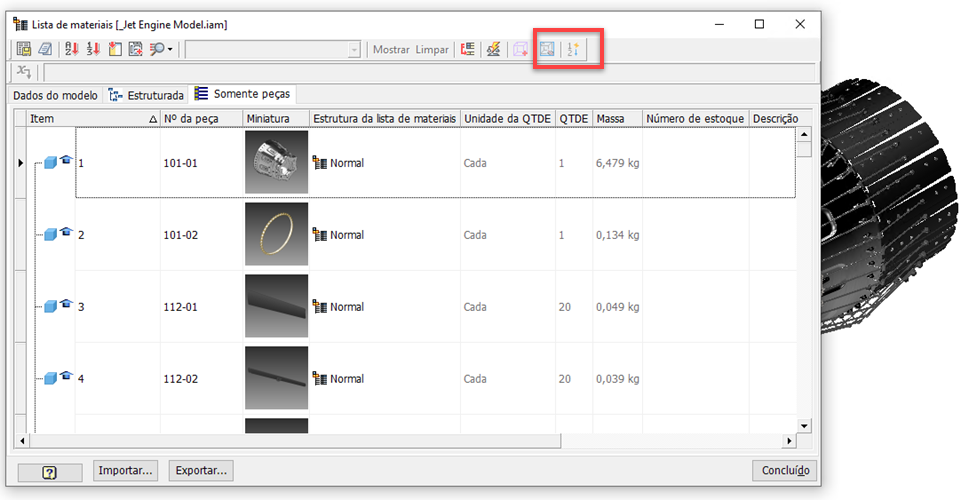

Nova alternância de quantidade zero na lista de materiais

A caixa de diálogo Lista de materiais foi reprojetada. Duas opções para mostrar ou ocultar itens com quantidade zero foram adicionadas diretamente à barra de ferramentas. Use a nova alternância Ocultar/mostrar linhas com quantidade zero na barra de ferramentas. Quando ativo, você também pode renumerar a ordem sequencialmente usando a nova alternância Renumeração automática sequencialmente.

Alterna a capacidade de mostrar ou ocultar itens com quantidade zero. Observação: Isso é afetado pela supressão de componentes em estados de modelo.

Ativa ou desativa a renumeração automática de itens sequencialmente. Observação: Esta opção só será ativada se a opção Ocultar/mostrar linhas com quantidade zero estiver ativada. Quando ATIVADO, cada estado de modelo pode ter sua própria numeração exclusiva da lista de materiais.

Para obter mais informações, consulte Referência da Lista de materiais.

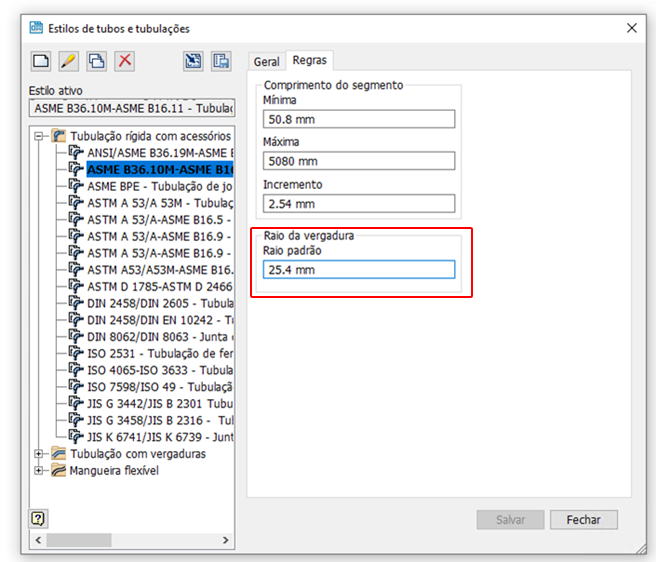

Aprimoramentos de tubos e tubulações

Agora, todos os valores padrão do raio da dobra são salvos no estilo exportado de tubos e tubulações. O raio de dobra no estilo T e P pode ser exportado para o arquivo XML e também pode ser importado.
