Realçar balões de referência na lista de peças

Quando você seleciona uma ou mais linhas da Lista de peças, os balões de referência correspondentes são realçados. O realce cruzado de balões de referência ajuda a localizar facilmente os balões de referência correspondentes à linha da lista de peças selecionada, facilitando a localização da geometria da peça em balão de referência.

Seleção de componentes para realce cruzado na linha da lista de peças

A partir desta versão, quando você seleciona uma geometria, a linha da Lista de peças correspondente é realçada (verifique se o filtro de seleção "Selecionar prioridade de peça" está ativo). Esta funcionalidade também se aplica à seleção do navegador.

Seleção de padrão de componente

Agora é possível selecionar o padrão de componente no navegador de desenhos. A seleção de um padrão de componente realça a entrada do navegador para o padrão (somente) e todos os componentes nos gráficos que compõem esse padrão (ou padrão de padrões). Além disso, as opções Visibilidade e Selecionar arestas foram adicionadas ao menu de contexto.

Enviado para o Inventor® Ideas

Enviado para o Inventor® Ideas

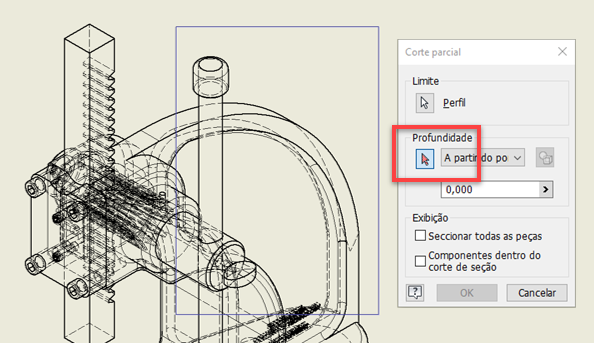

A seleção de corte parcial Mostrar arestas ocultas destina-se apenas à visualização

A caixa de diálogo Corte parcial foi reprojetada para melhor se adequar aos fluxos de trabalho, tornando-a mais fácil de usar e mais intuitiva.

As alterações incluem:

• O controle Arestas ocultas é movido dentro da área Profundidade
• O controle Arestas ocultas somente fica ativo quando as linhas ocultas são removidas da vista

Para obter mais informações, consulte Para criar um corte parcial.
