Você pode adicionar ou remover os vértices de linhas que estejam armazenadas no de modelo da indústria corporativa .
Estas funções são executadas na linha de comando do AutoCAD.

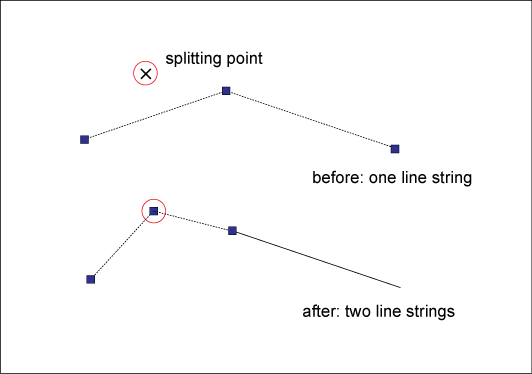

Exemplo de processamento da linha: a linha dividida cria dois recursos de linha.

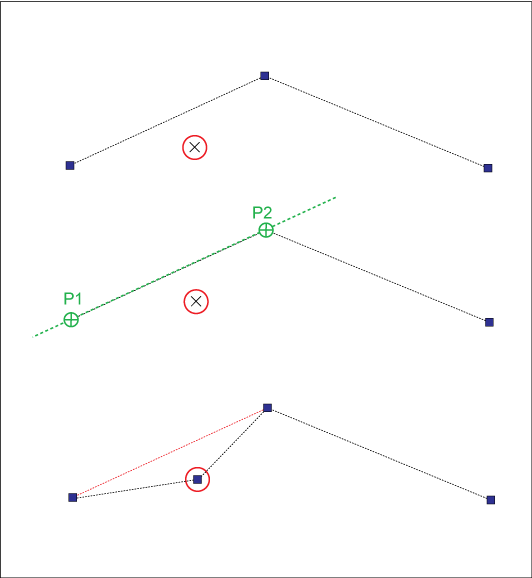

Exemplo de processamento da linha: Adicionar vértice insere um novo vértice. As linhas se movem para o ponto.
|
Ícone |
Descrição |
 |
Use Dividir para adicionar um vértice e dividir uma linha existente em dois recursos de linha que herdam os dados de atributo do recurso existente. Você pode selecionar um ponto existente ou digitalizar qualquer ponto no desenho. |
 |
Utilize Adicionar vértice para adicionar um vértice à linha do recurso. Ao contrário da função de divisão haverá uma linha do recurso com um novo vértice. Você pode selecionar um ponto existente ou digitalizar qualquer ponto no desenho. |
 |
Utilize Remover vértice para remover um vértice. |
