Para adicionar texto para objetos de desenho consultados

Você pode adicionar aos objetos consultados durante o processo de alteração da propriedade.

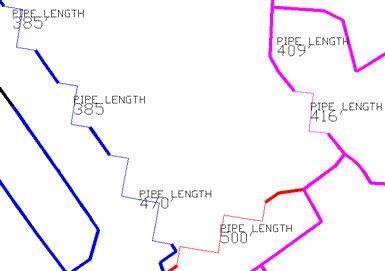

As tubulações selecionadas são legendadas com seu comprimento.

Para adicionar o texto aos objetos de desenho recuperados

  1. No Navegador de mapas, em Desenho atual, clique com o botão direito em Consulta atual e, a seguir, clique em Definir.
  2. Criar ou carregar uma consulta que irá recuperar os objetos que você deseja adicionar texto.
  3. Na caixa de diálogo Definir consulta dos desenhos anexados, clique em Alterar propriedades.
  4. Na caixa de diálogo Definir alterações da propriedade, clique em Texto.
  5. Na caixa de diálogo Definir texto, especifique o texto.

    Insira o texto na caixa Valor do texto ou especifique os dados a utilizar para o texto ao clicar em Expressão. Por exemplo, clique em Expressão e selecione Camada para exibir o nome da camada em cada objeto encontrado pela consulta.

  6. Defina outras opções de texto, tais como o tamanho, localização, cor, camada e rotação.
  7. Clique em OK para fechar a caixa de diálogo Definir texto.
  8. Clique em OK para fechar a caixa de diálogo Alteração da propriedade.
  9. Assegure que Alterar propriedades esteja selecionado.
  10. Clique em Executar consulta para recuperar os objetos e alterá-los.
