Para preencher objetos de desenho consultados com um padrão de hachura

Você pode especificar um padrão de hachura para o preenchimento polilinhas fechadas e círculos durante o processo de alteração da propriedade.

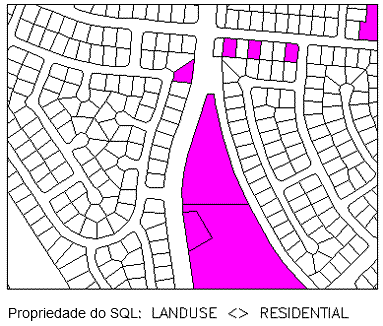

As polilinhas fechadas recuperadas por uma consulta são preenchidas com um padrão de hachura sólida magenta.

Para preencher objetos de desenho consultados com um padrão de hachura

1. No Navegador de mapas, em Desenho atual, clique com o botão direito em Consulta atual e, a seguir, clique em Definir.
2. Crie ou carregue uma consulta que irá recuperar os objetos que você desejar preencher.
3. Na caixa de diálogo Definir consulta dos desenhos anexados, clique em Alterar propriedades.
4. Na caixa de diálogo Definir as alterações da propriedade, clique em Hachura.
5. Na caixa de diálogo Opções de hachura, insira um nome de padrão, clique em Padrão para selecionar um padrão a partir de um conjunto de padrões de hachura, ou clique em Expressão para selecionar um valor de dados que especifica o nome da hachura (por exemplo, selecione um campo em uma tabela de dados de objeto).

   O Conjunto de ferramentas do AutoCAD Map 3D exibe o padrão de hachura selecionado. Os padrões de hachura ISO não são exibidos.

   Se você não inserir um padrão, o Conjunto de ferramentas do AutoCAD Map 3D utilizará um preenchimento que pareça ser sólido.

6. Insira uma escala, rotação, camada e cor para o padrão de hachura.
7. Clique em OK para fechar a caixa de diálogo Opções de hachura.

   As polilinhas e círculos fechados que são recuperadas durante a consulta são preenchidas com o padrão de hachura especificado.

8. Clique em OK para fechar a caixa de diálogo Alteração da propriedade.
9. Assegure que Alterar propriedades esteja selecionado.
10. Em Modo de consulta, selecione Desenhar.
11. Clique em Executar consulta para recuperar os objetos e alterá-los.
