É possível trabalhar com objetos a partir de outros desenhos ao anexar os outros desenhos ao desenho atual. O grupo de desenhos anexados ao desenho atual é denominado um conjunto de desenhos.
Exemplo: você tem desenhos separados para cada quadrante de uma cidade. Você pode anexar os desenhos ao desenho atual e, a seguir, visualizar todos os quadrantes simultaneamente.
Alinhar desenhos anexados
Se um desenho anexado tiver um sistema de coordenadas global atribuído, os objetos do desenho são convertidos automaticamente para seu tamanho e localização adequados no desenho atual.
Se um desenho anexado não tem um sistema de coordenadas global atribuído, é possível especificar como alinhar os objetos do desenho quando eles forem copiados para o desenho atual.
|
|
||
|
|
|
|

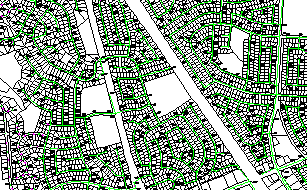

| Desenhos anexados | Desenho atual |
Desenhos lado a lado ao especificar o deslocamento para cada desenho anexado, como mostrado acima.
Para cada desenho anexado, você pode especificar um deslocamento do desenho. Você também pode especificar como os objetos dos desenhos associados são dimensionados ou rotacionados quando eles são trazidos para o desenho atual.
