Exportar arquivos NWD

Arquivos NWD podem ser exportados do Navisworks. O exportador cria um arquivo NWD com a extensão .nwd.

Para exportar um arquivo NWD:

1. Clique na guia Saída > painel Export Scene > Exportar NWD.

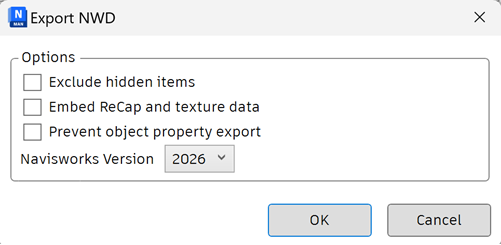

2. Selecione as configurações desejadas na área Options:

   • Excluir itens ocultos - Marque esta caixa de seleção para remover objetos ocultos do NWD ao publicar. Caso ela esteja desmarcada, objetos ocultos continuarão sendo exibidos na árvore de seleção como ocultos.
   • Incorporar ReCap e dados de textura - Marque esta caixa de seleção para incorporar arquivos referenciados externamente, inclusive texturas e arquivos do ReCap, em arquivos NWD ao publicar. Isso permite proteger por senha os arquivos referenciados. Quaisquer superfícies aplicadas ao arquivo publicado serão salvas em uma pasta com o mesmo nome do arquivo publicado. É possível selecionar como os arquivos do ReCap são incorporados usando o Options Editor (página File Readers ReCap).
   • Prevent object property export - Marque esta caixa de seleção para não incluir propriedades do objeto provenientes de pacotes CAD nativos no arquivo publicado. Isso permite proteger propriedade intelectual.
   • Versão Navisworks - Selecione a versão do formato de arquivo com o qual você deseja salvar o arquivo NWD.

3. Clique em OK.

4. Na caixa de diálogo Exportar NWD, insira um nome para o arquivo e o local em que deseja salvá-lo.

5. Clique em Save.

Faixa de opções: guia Saída > painel Export Scene > NWD

Faixa de opções: botão Aplicativo > Exportar > Exportar NWD
