Curva da capacidade

Acesso

• Clique em Resultados Avançado Curva de capacidade.

A opção exibe os seguintes diagramas:

• Soma da reação na direção de controle em uma função de deslocamento de nó na direção controlada
• Aceleração espectral na função de deslocamento espectral – o diagrama é derivado do diagrama acima após convertê-lo adequadamente no espaço espectral (consulte a norma ATC-40 capítulo 8.2.2.1.1)

Com base no espectro de capacidade, o ponto de desempenho é calculado (norma ATC-40 capítulo 8.2.2.1.3), que determina a resposta da estrutura (deslocamentos máximos) ao movimento do solo especificado causado por um terremoto.

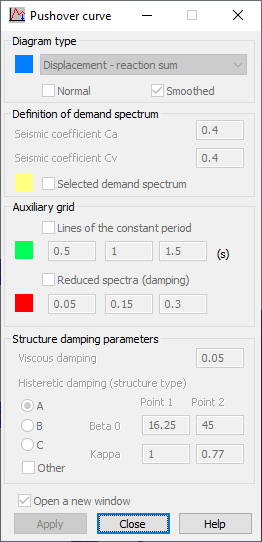

A caixa de diálogo permite selecionar um dos seguintes tipos de diagramas:

• Deslocamento – soma da reação (quando selecionado, todas as opções na caixa de diálogo estão indisponíveis)
• Espectro da capacidade
• Amortecimento – período (efetivo) (quando selecionado, todas as opções na caixa de diálogo estão indisponíveis)

As opções: Normal e Suavizado estão disponíveis somente para o diagrama de Espectro da capacidade. Selecionar a opção Suavizado resulta na suavização do diagrama que é exibido.

No campo Definição do espectro de demanda, é possível determinar o espectro de demanda (espectro de movimentos do solo durante um terremoto). O espectro de demanda é definido usando os coeficientes sísmicos Ca e Cv. (Consulte a norma ATC-40 Capítulo 4). Selecionar a opção Espectro de demanda selecionado exibe um diagrama criado com base nas interseções das linhas de período constante com os espectros reduzidos calculados de forma apropriada.

As opções no campo de grade Auxiliar incluem:

• Linhas do período constante – Selecionar essa opção exibe as linhas do período constante. Os valores inseridos nos campos apropriados devem ser positivos.
• Espectros reduzidos (amortecimento) – Selecionar essa opção exibe a grade de espectro reduzido. Nos campos disponíveis, é possível definir os valores de amortecimento que estão na faixa de <0, 1>, que são aplicados para determinar os espectros reduzidos. Inserir 0 indica um valor de amortecimento de 0%, enquanto inserir 1 indica um valor de amortecimento de 100%.

No campo Parâmetros de amortecimento da estrutura, é possível definir dois tipos de amortecimento da estrutura:

• Interno (viscoso)
• Histerético (tipo de comportamento da estrutura)

Para o amortecimento histerético, o tipo de estrutura (A, B ou C) é selecionado. Os parâmetros Beta0 e Kappa (aplicados para calcular o amortecimento efetivo) são calculados pelo Robot e são exibidos nos campos apropriados em um fundo cinza. Também será possível especificar esses valores se a opção Outro estiver selecionada. Os campos para Point1 e Point2 se tornam disponíveis. Os valores dos coeficientes Beta0 e Kappa devem ser positivos.

Após definir os parâmetros enumerados e clicar em Aplicar, um diagrama relevante é exibido.

Após o diagrama Deslocamento – soma da reação ser selecionado, as seguintes informações serão exibidas:

• A peça gráfica exibe um diagrama da soma da reação na função de deslocamento de controle (a soma da reação pode ser uma força ou um momento; enquanto o deslocamento pode ser um deslocamento ou um ângulo de rotação).
• A peça tabular exibe uma tabela com as seguintes colunas (o número de linhas da tabela é igual ao número de etapas em um determinado caso de análise de sobreposição):
  • Etapa – Números sucessivos de etapas de iteração.
  • Soma da reação – Soma da reação em cada etapa.
  • Deslocamento – Deslocamento de um nó de controle em cada etapa.
  • Faixa A-B, B-IO e assim por diante – O número de articulações não lineares incluídas dentro da faixa determinada em etapas individuais.
  • A, B, IO e assim por diante – Critérios de aceitação definidos na caixa de diálogo Definição de modelo de articulação não linear (guia Parâmetros).

Após o diagrama de Espectro da capacidade ser selecionado, as seguintes informações serão exibidas:

• A peça gráfica exibirá um diagrama de espectro de capacidade ou, se as opções apropriadas tiverem sido especificadas, um diagrama do espectro de demanda, linhas de período constante e ponto de desempenho.
• A peça tabular exibe uma tabela com as seguintes colunas:
  • 1 conjunto (a tabela tem somente uma linha):

    A coluna sem nome tem uma descrição do ponto de desempenho.

    U, V – Coordenadas de ponto no sistema de soma Deslocamento – Reação.

    Sd, Sa /g – Coordenadas de ponto no sistema de Deslocamento espectral – Aceleração espectral.

    Beff, Teff – Coordenadas de ponto no sistema de Amortecimento efetivo – Período efetivo.

  • 2 conjuntos (o número de linhas da tabela é igual ao número de etapas em um determinado caso de análise de sobreposição):

    Etapa – Números sucessivos de etapas de iteração.

    Teff – Valores do período efetivo em cada etapa.

    Beff – Valores de amortecimento efetivo em cada passo.

    Alfa – Coeficiente de massa efetivo em cada etapa.

    PF – Fator de participação modal em cada etapa.

Após clicar com o botão direito do mouse dentro da tabela, um menu de atalho será exibido. (Ele funciona da mesma forma que a análise do histórico de tempo). O menu de atalho também inclui as seguintes opções (Diagramas – menu Propriedades)

• Faixa automática – Quando selecionado, o diagrama é desenhado em todo o intervalo de tempo total da análise.
• Intervalo definido pelo usuário – Quando selecionado, o diagrama é desenhado em todo o intervalo definido pelo usuário (usando o cursor no diagrama).
